PQ08B
PQ08B
PQ08B

PQ08B

Le commutateur optoélectronique PQ08B est utilisé dans les industries générales, telles que l'emballage, la logistique, la fabrication de machines et d'autres domaines.
Type d'échantillon：PQ08B.11PS2Y.*

Pour une sélection détaillée du produit, veuillez nous contacter Retour
Caractéristiques Données Forme/câblage Téléchargements Accessories
Fonction & Caractéristiques

Suppression de fond, réflexion spéculaire, gamme de réflexion totale

Distance PQ08B.43, distance de détection jusqu'à 100cm

Le faisceau d'émission amélioré peut avoir un effet sur les environnements difficiles tels que le brouillard

Type miroir réfléchissant, la zone aveugle peut être aussi petite que 1cm

Alimentation DC ou alimentation AC / DC disponible

Connecteur d'alimentation DC le connecteur peut être pivoté pour une installation facile

Câble ou connecteur en option

Degré de protection IP67

Paramètres de base
Distance de détectionPoutre traversante: 70m
Type de miroir miroir: 0,01...12m
Type de suppression de fond: longue distance
250...1000mm / moyenne distance
150...500mm / courte distance 100...300mm
SourgeRed LED
Temps de réponseTemps de réponse type DC: par faisceau / type
miroir: 0,5 MS Max.
Suppression de fond longue distance: maximum
3ms suppression de fond moyenne / courte
distance: maximum 2ms.
Type AC / DC: 15ms Max.
Phénomène d'hystérésis magnétiqueRégulateur à double tour de type DC:
Suppression d'arrière - plan à distance: 15%
suppression d'arrière - plan maximale suppression
d'arrière - plan moyenne / courte portée: 5% max
Type AC / DC:
Suppression d'arrière - plan à distance: 20%
suppression d'arrière - plan maximale moyenne /
courte distance: 5% max
Ajustement de la sensibilitéRégulateur à deux tours
Indicateurs lumineuxIndicateur de sortie (LED orange) / indicateur de
stabilité (LED verte)
Paramètres électriques
PuissanceDC type：10…30V DC±10%
AC/DC type：24..240VDC±10%，24…240VAC±
10%,50/60Hz
Consommation de courantType DC: 35ma Max.
Type AC / DC: [faisceau pénétrant: Max 3va
(classe a) / 4va (classe b); type spéculaire / type
de suppression de fond: max 2va (classe a)
/ 2.5va (classe b)]
Sortie numériqueDC type：PNP or NPN open collector，≤100mA /
30VDC ( residual voltage1.8V max)
AC/DC type：
Relay output DC30V 2A/AC 250V 3A max
Modèle No / NCDC type：NO / NC optional
AC/DC type：NO
Paramètres mécaniques
TissuBoîtier: ABS (avec fibre de verre)
Panneau avant: PC (réflecteur miroir en PMMA)
Niveau de protectionIP67
Conditions environnementales
Température ambiante / humidité﹣25…+55℃/35…85%RH（non-condensing）
Température / humidité de stockage﹣40…+70℃/35…95%RH
Éclairage de lumière ambianteLe soleil≤10000lux，
Lampe à incandescence≤3000lux

Dimensions globales

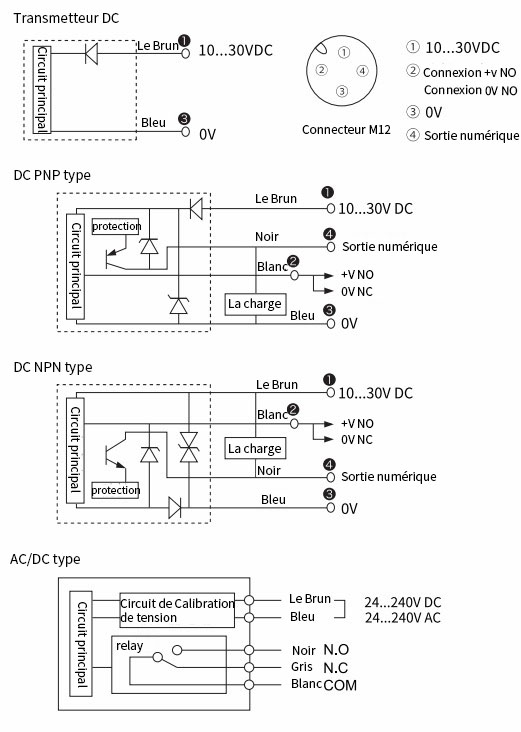

Schéma de câblage
