PQ01C

Commutateur photoélectrique ultra-fin PQ01C, principalement utilisé dans la détection de petits objets dans un espace étroit, peut être utilisé dans l'électronique, les semi-conducteurs, les machines d'imprimerie,robotique et autres domaines.

Pour une sélection détaillée du produit, veuillez nous contacter Retour

Caractéristiques Données Forme/câblage Téléchargements Accessories

Fonction & Caractéristiques

Conception très fine, seulement 3,6 mm d'épaisseur

Le type diffus et le type opposé sont optionnels

La vitesse de réponse est inférieure à 1ms

Convient à un espace d'installation étroit, comme l'électronique, les semi-conducteurs, l'imprimerie et d'autres industries

Utilisez une source de lumière rouge visible

Connexion par câble

Forte capacité anti-interférence

Paramètres de base

Distance de détectionPoutre en creux：500mm
Réflexion Diffuse：30mm

Temps de réponse≤1ms

Diamètre de la source lumineuse (réflexion diffuse)Tache circulaire d'un diamètre de 2mm à 15mm
une tache circulaire d'un diamètre de 3mm
à 30mm

Différence de segment noir et blanc (type diffus)Moins de 15% de la distance de déplacement

Objet minimal détectéObjets opaques au-dessus de 1mm

Paramètres électriques

Alimentation électrique12…24VDC

Tension Offset≤15% DC

Courant de circuit ouvert≤30mA

Protection actuelle1.2 fois

Production courante≤100mA

Tension du signal≤2V

Mode de sortiePNP ou NPN , NO ou NC

Charge capacitive≤0.2μF

Niveau de sécurité VDEⅢ

Paramètres mécaniques

MontM2 fixation d'écrou

Type de connexion4 Fils

Câble2m

Taille du produit20.5×13×3.6mm (L×W×H)

Matériau de la coquillePlastique ABS

Conditions environnementales

Température de fonctionnement﹣25…+55℃

Température de stockage﹣30…+70℃

Classe de protection IP66

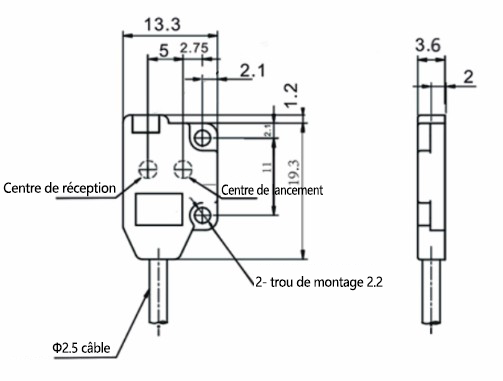

Dimensions globales


Schéma de câblage


Brochures

Manuels

CAD/CAE

PQ01C photoélectrique.step step (254.9K)

Certificat

Photoélectrique CE.pdf pdf (1.5M)
