PN6
PN6
PN6

PN6

Le commutateur photoélectrique PN6 avec une longue distance de détection peut être utilisé dans l'emballage, la logistique, la fabrication de machines et d'autres domaines.

Pour une sélection détaillée du produit, veuillez nous contacter Retour
Fonction & Caractéristiques

Alimentation en courant continu (10…30 V DC)

Mt (07) bt sciences naturelles

Bouton de réglage de la distance d'induction

Le commutateur en mode Action peut être basculé

La distance de détection est très grande, jusqu’à 15 m

Avec un signal lumineux

Paramètres de base
Distance de détection0…10m
Limite de détection0…15m
Source lumineuseLED red
Longueur d´onde de la lumière LED620nm
Transmission du signalPouls
Fréquence de commutation500Hz
Temps de réponse1ms
Délai de retard300ms
Paramètres électriques
Tension de travail10…30VDC
Ondulations résiduelles0…15%,de Ub
Courant de circuit ouvert0…20mA
Numéro de sortie du commutateur numériqueDeux rayons de lumière
Type de tensionDC
Courant maximal de commutation100mA
Tension de commutationFaible:≤2.0V élevé:≥(Ub-2.0V)
Sortie de commutateur 1Transistor,PNP, lumière allumée
Sortie de commutateur 2Transistor,PNP, éteint
Circuit de protectionProtection contre la polarité inverse, protection
contre le court-circuit
Paramètres mécaniques
ConceptionCercle à section double
Spécification des filsM18×1mm
Taille(D×L)18mm×46mm
Matériau de la coquillePlastique,PC-ABS
Matériau de couverture d´objectifPlastique
Poids net70g
Couleur de la coquilleRouge
Câble de connexion2m PUR,noir,4×0.2mm²
Conditions environnementales
Température de fonctionnement (ambiante)﹣40…+60℃
Température de stockage (ambiante)﹣40…+70℃
Classe de protection IP67

Dimensions globales

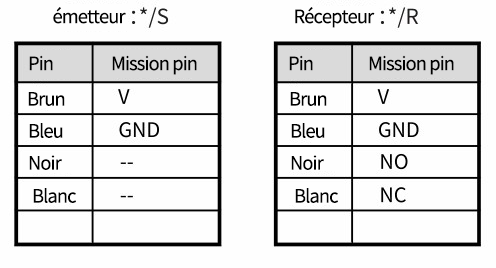

Schéma de câblage
