Accueil > Produits > Capteurs > Photoélectrique > PQ rectangle > PQ15
Produits
PQ15
PQ15
PQ15

PQ15

La portée de détection de PQ15 n'est que de 2 Interrupteur photoélectrique à réflexion diffuse de 15mm avec fond suppression, peut être utilisé pour détecter de très petits objets, tels que du fil.
Type d'échantillon：PQ15.01NS2.*

Pour une sélection détaillée du produit, veuillez nous contacter Retour
Caractéristiques Données Forme/câblage Téléchargements Accessories
Fonction & Caractéristiques

Distance de détection 2…15mm

Conception de formes très petites

Le câble à 45°, même dans des conditions d'espace étroit, est facile à installer

Il peut réaliser la détection de précision de petits objets

Propriétés mécaniques avancées, résistance à l'usure et conception de lentilles de verre antistatique

Très petit point lumineux, très grande précision de commutation

Points de visibilité élevés, même sur des matériaux plus foncés

Détection de cibles de précision, peu importe la couleur

Paramètres de base
Champ de détection 2…15mm
Fonction de suppression du bruit de fond 20mm start
Se référer à la cible Plaque blanche standard 100×100mm
Source lumineuse LED
Caractéristiques des sources lumineuses Lumière rouge,modulation de la lumière 630nm
Noir et blanc（6% / 90%）＜5% au 15mm
Déviation angulaire Sur 2°
Diamètre du spot Sur 2mm（au 15mm）
Angle de divergence Sur 2°
La surface lisse Avant
Limiter l'intensité lumineuse ambiante EN 60947-5-2：30000 Lux
MTTFd800a
Période de travail continu （TM)20a
Couverture des diagnostics（DC）0
Affichage de l'état de fonctionnement FrontGreen LED: indicateur de court-
circuit/surcharge
Affichage des fonctions LED jaune: fond détecté
Respect des normes EN 60947-5-2
Paramètres électriques
Alimentation électrique 10…30V DC
Courant de décharge ＜10mA
Type de commutateur Lumière à travers
Production unique Sortie NPN 1 canal, normalement protection
du court-circuit ouverte, polarité inverse
Protection, collecteur ouvert
Tension de commutation MAX 30V DC
Courant de commutation MAX 50mA，Charge résistive
Chute de tension ≤1.5V DC
Fréquence de commutation Sur 800Hz
Temps de réponse 600μs
Paramètres mécaniques
Couleur de la coquille PC/ABS，PBT
Lentilles optiques Verre
câble PUR
Installation Vis de tête hexagonale 2×M2 vis de réglage
Poids Sur 20g
Conditions environnementales
Température de fonctionnement ﹣25…+60℃
Température de stockage ﹣30…+70℃
Classe de protection IP67

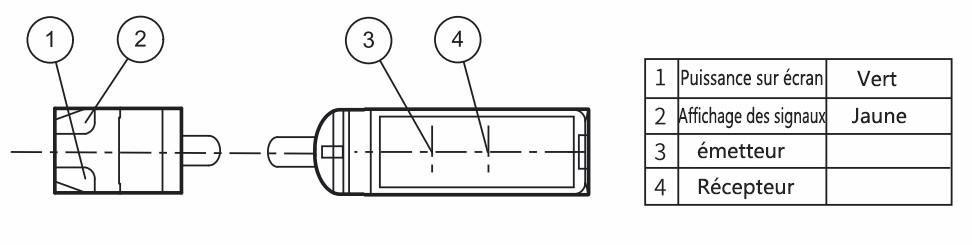

Dimensions globales




Schéma de câblage









Brochures
Manuels
CAD/CAE
Certificat
