Accueil > Produits > Capteurs > Photoélectrique > PQ rectangle > PQ10
Produits
PQ10
PQ10
PQ10
PQ10
PQ10

PQ10

Commutateur photoélectrique de type réflexion miroir PQ10, peut être utilisé dans l'emballage, la logistique, les machines l'industrie manufacturière et les autres secteurs.
Type d'échantillon：PQ10.21P24P.*

Pour une sélection détaillée du produit, veuillez nous contacter Retour
Caractéristiques Données Forme/câblage Téléchargements Accessories
Fonction & Caractéristiques

La distance de détection est longue, jusqu'à 30m

Alimentation en courant continu (10…30VDC)

Mt (07) bt sciences naturelles

Réflecteur spécifique, distance de détection jusqu'à 50m

2 commutation numérique sortie

Avec un signal lumineux

Paramètres de base
Champ de détection 0…30m，Avec réflecteur
Réflecteur 300×300mm
Source lumineuse LED rouge
Longueur d'onde de la lumière LED 630nm
Transmission du signal Pouls
Groupe LED Groupe liberté (selon EN62471)
Fréquence de commutation 500Hz
Temps de réponse 1ms
Délai 300ms
Numéro LED Deux rayons de lumière
Paramètres électriques
Alimentation électrique 10…30V DC
Ondulation résiduelle 0…15%；de UB
Courant ouvert 20mA（max)
Numéro de sortie de la commutation numérique 2 voie
Tension de sortie DC
Courant maximal de commutation 100mA
Tension de commutation Faible ：≤2V；élevé ：≥（UB-2V)
Sortie de commutateur 1 Transistor, PNP, lumière allumée, connexion
1,configuration pin 4
Sortie de commutateur 2 Transistor, PNP, allumé, connexion 1,
configuration pin 2
Paramètres mécaniques
Matériau de la coquille Plastique，PC-PBT
Matériau de couverture d'objectif Plastique（PMMA）
Type de connexion Connecteur 4 broches
Couleur de la coquille Rouge
Taille 20.5mm×76.3mm×44mm（W×H×L）
Poids Sur 60g
Conditions environnementales
Température de fonctionnement ﹣40…+60℃
Température de stockage ﹣40…+70℃
Classe de protection IP67

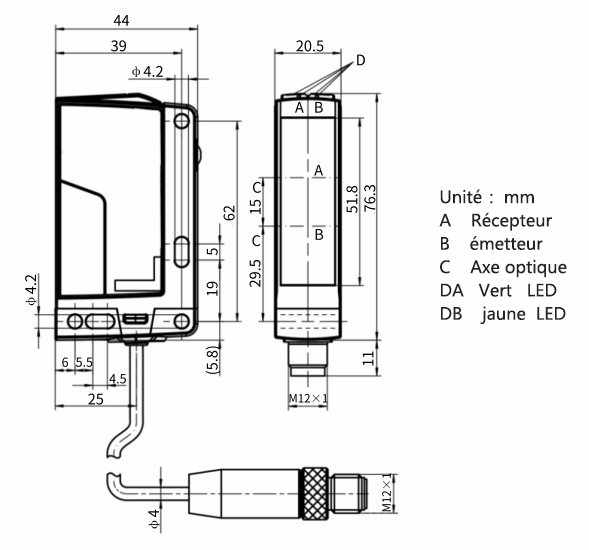

Dimensions globales

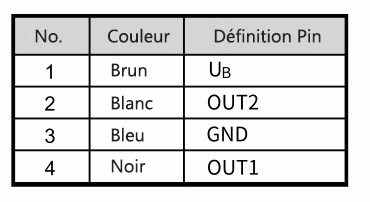

Schéma de câblage







Brochures
Manuels
CAD/CAE
Certificat
Réflecteur
PQC7.AR1

PQC7.AR1

Réflecteur standard

Matériaux PMMA

En utilisant le réflecteur, la distance de détection est de 30m

Support de fixation
PQA6.AL25

PQA6.AL25

Adapté au commutateur photoélectrique PQ10
