PQ03B
PQ03B
PQ03B

PQ03B

PQ03B petit interrupteur photoélectrique carré, utilisé dans les industries générales, telles que l'emballage, la logistique, fabrication de machines et équipements
Type d'échantillon：PQ03B.12NS2Y.*

Pour une sélection détaillée du produit, veuillez nous contacter Retour
Caractéristiques Données Forme/câblage Téléchargements Accessories
Fonction & Caractéristiques

Petit carré universel

Contre-réflexion, réflexion spéculaire, réflexion diffuse, suppression de fond, type optionnel

La vitesse de réponse est inférieure à 1ms

4 lignes à relier

Économique et applicable à toutes les industries

La sensibilité peut être ajustée

Forte capacité anti-interférence

Paramètres de base
Distance de détection Correlatio：5m/15m
Type spéculaire ：2m/4m
Réflexion Diffuse：100mm/350mm/800mm
Suppression du bruit de fond：10…200mm
Temps de réponse ≤1ms
Source lumineuse en diamètre Au 200mm Tache de lumière circulaire de 6mm
Au 100mm Tache de lumière circulaire
de 5mm
Période noire et blanche de pauvreté Au 200mm，2.5%F.S，4…5mm
Au 100mm，0%F.S,＜1mm, Isométrique noir
et blanc
Doit être envoyé (fond blanc détecte les objets blancs) Au 200mm，2mm
Au100mm，0.5mm
Paramètres électriques
Alimentation électrique 12…24VDC
Tension résiduelle ≤15%DC
Courant ouvert ≤30mA
Protection actuelle 1.2 fois
IOUT≤100mA
Tension unique ≤2V
Mode de sortie NPN / PNP，NO / NC
Charge utile ≤0.2μF
Paramètres mécaniques
MountM3 Écrou fixée
Type de connexion 4 fils
Dimensions globales 32.1×18×12.8mm（L×W×H）
Matériau de la coquille PC plastique
Conditions environnementales
Température de fonctionnement ﹣25…+55℃
Température de stockage ﹣30…+70℃
Niveau de sécurité VDE Ⅲ
Classe de protection IP67

Dimensions globales

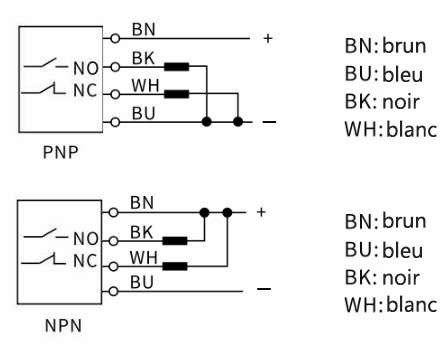

Schéma de câblage
