FD50.30
FD50.30
FD50.30

FD50.30

FD50.30 La jauge de niveau magnétique de la série s'applique à la plupart des conditions de travail légèrement corrodées ou fortement corrodées.Mesure des liquides corrosifs. Par exemple, le niveau de liquide du réservoir de stockage de matières premières pétrochimiques, du réservoir de stockage d'eaux usées d'électrolyse à membrane ionique, etc.
Type d'échantillon : FD50.30-S2500.710410*

Pour une sélection détaillée du produit, veuillez nous contacter Retour
Fonction & Caractéristiques

Matériaux de ponton 304, 316L, PTFE, FEP, PP et autres options

Panneau d'affichage plus large, échelle plus épaisse, affichage à distance clair

Précision ±5 mm

La pression de procédé peut atteindre 10 MPa

Température du procédé jusqu'à 350 °C

Prise en charge du système à deux fils 4...20 mA Hart communication

La bouée doublée est reliée à la bride par un procédé de doublure unique, ce qui donne de bons résultats.

Prévenir les dommages accidentels dus à la corrosion dus aux fuites de milieu causées par les dommages dus à l'extrusion

Le produit PP a une bonne résistance à la corrosion et ne pèse que 1 / 5 de l'acier inoxydable.

Installation facile

Paramètres de base
Densité du liquide applicable 0.45…2g/cm³ , 0.8…2g/cm³ optinal
Viscosité du liquide applicable ≤200cp
Portée Étape unique 200…5600mm,
La structure multi-segment peut atteindre
20m ou plus
Précision ±5mm or ±10mm
Paramètres électriques
Signal de commutation Interrupteur magnétique:220VAC 3A,SPDT
Signal continu Télétransmetteur à tube à anche sèche:4…20mA
Paramètres mécaniques
Matériaux de bouée 304 économie / 316L économie / revê
tement / plastique PP optionnel
Flotteur 304、316L facultatif;316、316L facultatif;
304/316L revêtement PTFE/FEP; PP
Indicateur Flip Cadre en aluminium, cadre en nylon PA66,
plaque de couverture avec du verre (standard),
PMMA optinal
Connexion au processus 304 bride;316L bride ;304/316L doublure
F46(FEP)PP flange optinal
Dispositif d´échappement de l´extrémité supérieure 304 Economy /316L Economy: garniture
standard de soudeur, bride et robinet
peuvent être configurés selon les exigences,
1/2" TNP à boisseau sphérique
Doublure: bride
Type plastique PP: tête plate de soudage
Installations de traitement des eaux usées 304 Economy /316L Economy: valve à boules,
bride et robinet TNP standard 1/2" peuvent
être configurés selon les exigences
Doublure: bride standard, elle peut être doublée
d´une vanne de vidange sur demande
Type plastique PP :standard avec soupape de
purge inférieure
Conditions environnementales
Pression du processus Vide…10Mpa ;0…1.6MPa ;﹣0.1…1.6MPa
Température de traitement ﹣40...﹢350℃;﹣40...﹢120℃ ;﹣20...﹢80℃
Température de l´environnement ﹣40...﹢80℃ ;﹣40...﹢50℃ facultatif
Classe de protection IP65 ,IP66 ,IP67 facultatif
Classe à l´épreuve des explosifs Exd IIC T6 Gb
Exia IIC T6 Ga

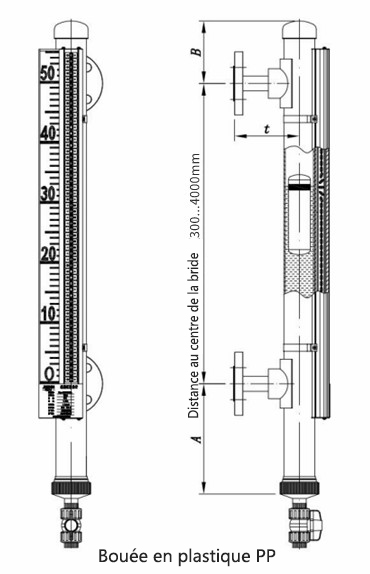

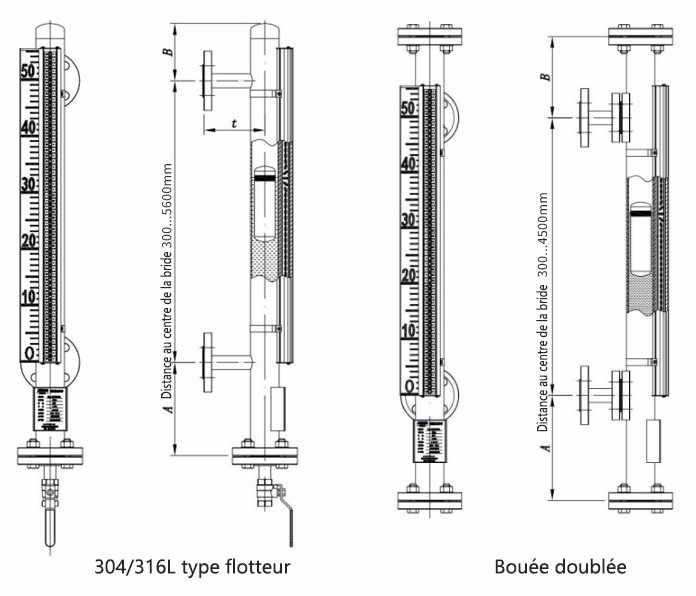

Dimensions globales
