Produits
FD50.10
FD50.10
FD50.10

FD50.10

FD50.10 Les jauges de niveau magnétostrictif de la série sont largement utilisées pour surveiller, alarmer et contrôler le niveau,la température, la densité, l'interface et d'autres paramètres physiques dans les domaines du contrôle des procédés industriels,de la transformation du pétrole, de la pharmacie, de la transformation des aliments, du traitement de l'eau, de l'inventaire souterrain des stations - service, etc.
Type d'échantillon : FD50.10-1114.2500.321. S110.*

Pour une sélection détaillée du produit, veuillez nous contacter Retour
Fonction & Caractéristiques

Plage de mesure 0...15 m

Conception modulaire, capteurs et unités électroniques interchangeables pour faciliter les pièces de rechange et l'entretien

Précision ± 1 mm ou ± 0,05% F.S

La pression de procédé peut atteindre 10 MPa

Température du procédé jusqu'à 350 °C

Prise en charge du système à deux fils 4...20mA HART communication

Calibré par des touches de champ, facile à utiliser et rapide

Il n'est pas nécessaire de corriger et d'entretenir régulièrement

Paramètres de base
Milieu de mesure Liquide
Portée Barre:150…6000mm;Câblage: plus
long 15000mm
Zone morte Barre:Dans la zone morte 51mm, Dans la
zone morte 36mm
Câblage:Dans la zone morte 100mm,Dans
la zone morte 300mm(Adapté pour les
boules flottantes de 51mm )
Erreur linéaire Supérieur à ±0.05%F.S.
Répétabilité Supérieur à ±0.002%F.S.
La dérive de la température de sortie 50ppm/℃
Paramètres électriques
Alimentation électrique 24V±2.4VDC
Production unique 4…20mA / HART ou RS485
Puissance ≤50mA
Elément de sortie ≤20mV
Capacité de charge 4…20mA:Capacité de charge ≤500Ω
Paramètres mécaniques
Formulaire d´installation Montage à bride, BSPT, montage de la
bague de raccordement ou installation
spéciale sur mesure
Voie principale Connexion par câble blindée, par défaut 1m
Connexion des terminaux
Le matériau de la sonde Acier inoxydable 316L ou spécial sur mesure
Le dossier de la tête de montre AL
Matériaux à billes flottantes Acier inoxydable 304、316L、chemigum
Conditions environnementales
Pression du processus Barre 10MPa ;Câblage 0.1MPa
Température de traitement Barre:﹣40...﹢350℃; Câblage:﹣40...﹢85℃
Température de l´environnement ﹣40...﹢80℃
Classe de protection IP67
Classe à l´épreuve des explosifs Exd IIC T5 ;Exia IIB T5

Dimensions globales

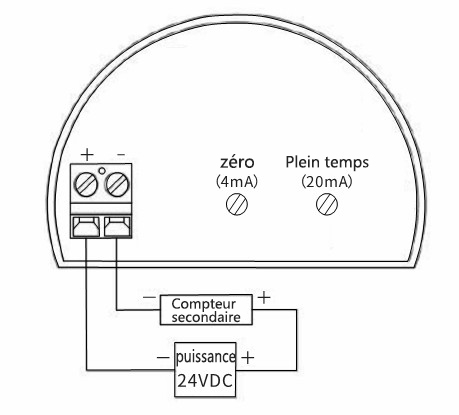

Schéma de câblage






Brochures
Manuels
CAD/CAE
Certificat
