FD100.20-58X80

FD100.20-58X80

Der absolutwert-vollwellencoder FD100.20-58X80 kann im servomotorfeld,im aufzugsbereich,im Industrieroboterbereich, im Industrieautomationssteuerlinienbereich usw. verwendet werden.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Vollwellencoder mit absolutem wert, single turn und multi turn optionen

Allgemeines gesamtmaß, mit außendurchmesser von 58mm

Analogausgang

Auflösung bis zu 24-bit

Kurzschlussschutz, Überspannungsschutz

Eckwerte
Außendurchmesser58mm
Wellendurchmesser6mm，8mm，10mm，12mm
Höchstdrehzahl12000 r
Take krönungAxial/radial：40N / 80N
Anlaufmoment＜3Ncm
Moment der konditionierung＜30gcm2
Elektrische parameter
Stromversorgung10…30VDC
Ausgabe singalAnalog quantity
Arbeitsstrom＜350mA
Maximale AuflösungEine Runde 12-Bit (4096) ;Cycles12 bits（4096）
AusgangsfrequenzLaut dem Controller
ZählrichtungStandardmäßig einstellbar
Null Bit VoreinstellungKann eingestellt werden
Elektrische SchnittstelleKabelanschluss：12×0.08mm2，1m
Verbinder：M23，12 pin
Mechanische parameter
Einen frankieSpannflansch / Synchronflansch
MaterialsShell: AL；Frank: AL；Achshülse: Edelstahl
GewichtEtwa 300g
Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ
ÜberspannungsabdrückungIEC 68-2-27；200m/s² 3ms
Umgebungsbedingungen
Betriebstemperatur﹣40…+80℃
Lagertemperatur﹣40…+85℃
SchutzklasseIP65 / IP67

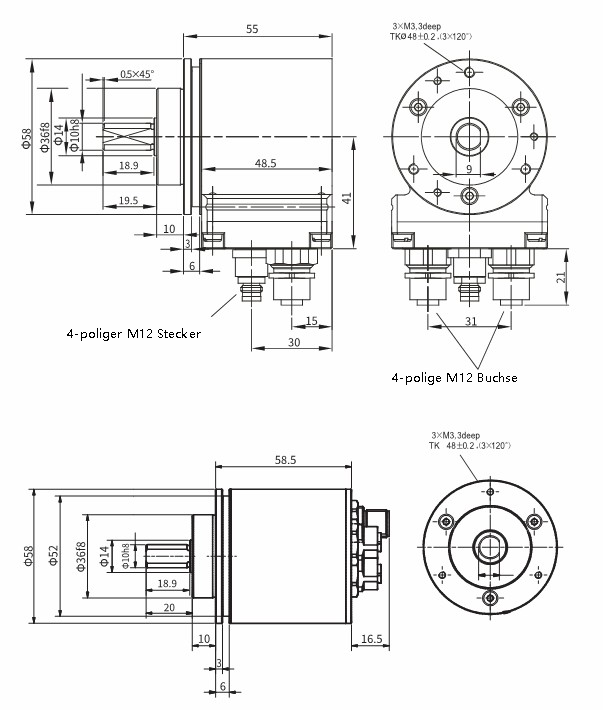

Außenabmessungen

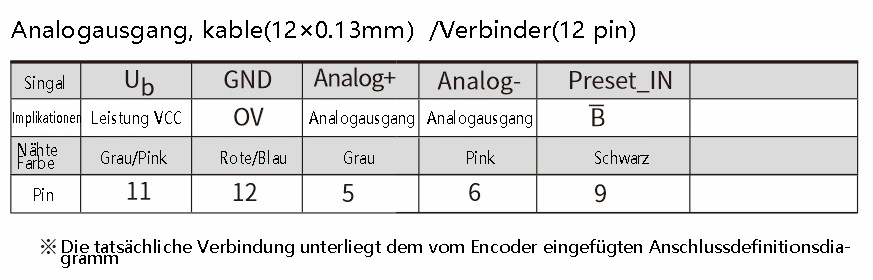

Schaltplan
