FD100.20-58X72

Absolutwerthalbleerer Wellenencoder FD100.20-58X72 kann im Servomotorfeld, Aufzugsfeld,Industrieroboterbereich, Industrieautomationssteuerungslinienfeld usw. verwendet werden.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte Rückgabe

Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör

Funktion & Features

Absolutwert halbleerer wellengeber, single turn und multi turn optionen

Allgemeines gesamtmaß, mit Außendurchmesser von 58mm

EtherCAT-ausgabe

Auflösung bis zu 30 bit

Kurzschlussschutz, overvoltage protection

Eckwerte

Außendurchmesser58mm

Durchmesser der Halbluftbuchse8mm，10mm，12mm

Höchstdrehzahl12000 r

Take krönung——

Anlaufmoment＜3Ncm

Moment der konditionierung＜45gcm2

Elektrische parameter

Stromversorgung10…30VDC

Ausgabe singalEtherCAT

Arbeitsstrom＜350mA

Maximale AuflösungEine Runde 16-Bit (65536) ; Cycles14 bits (16384)

Ausgangsfrequenz100MBit/s

ZählrichtungProgrammierbare Einstellung

Null Bit VoreinstellungProgrammierbare Einstellung

Elektrische SchnittstelleVerbinder: M12(5 pin)+M12 (5 hole)+M8 (4 pin)

Mechanische parameter

Einen frankie——

MaterialsShell: AL；Frank: AL；Achshülse: Edelstahl

GewichtEtwa 460g

Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ

ÜberspannungsabdrückungIEC 68-2-27；200m/s² 3ms

Umgebungsbedingungen

Betriebstemperatur﹣40…+85℃

Lagertemperatur﹣40…+85℃

SchutzklasseIP65 / IP67

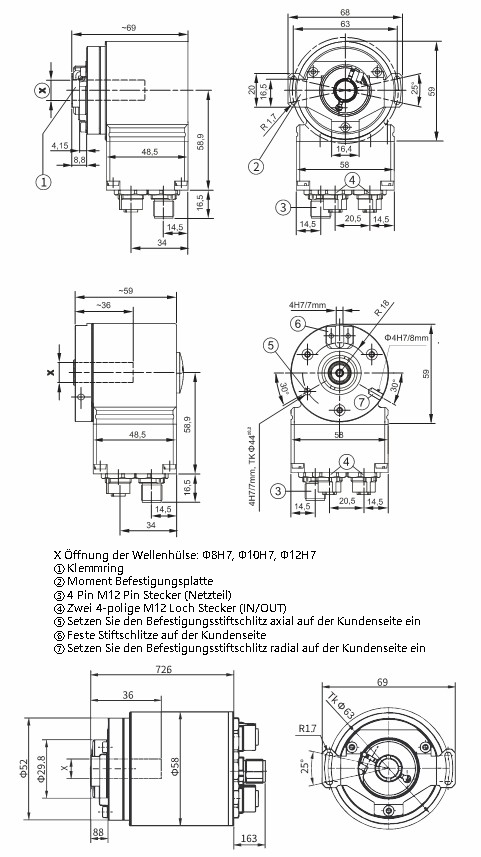

Außenabmessungen

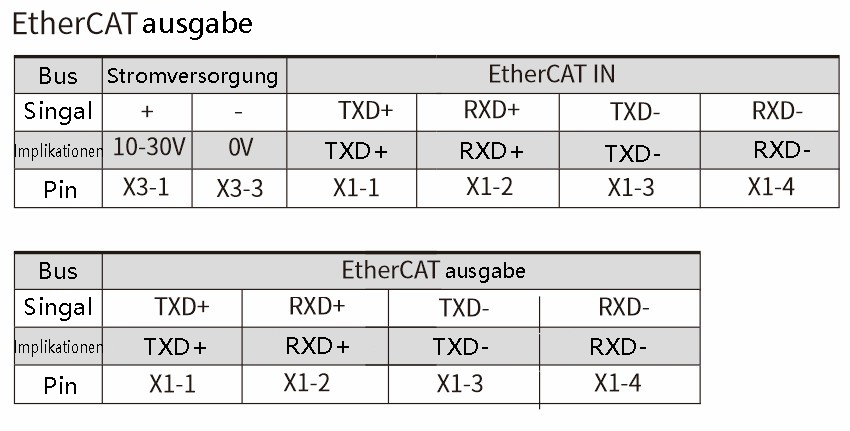

Schaltplan
