PQ15

PQ15

PQ15 erfassungsbereich ist nur 2...15mm diffuse reflexion Lichtschranke mit hintergrund unterdrückung, kann verwendet werden, um sehr kleine objekte wie garn zu erkennen.
Modellbeispiel: PQ15.01NS2.*

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Erfassungsabstand 2...15mm

Super kleines formdesign

45° kabelausgang, auch bei beengten platzverhältnissen einfach zu installieren

Es kann die präzise erkennung von kleinen objekten realisieren

Fortschrittliche mechanische eigenschaften, verschleißfestigkeit und antistatisches glaslinsendesign

Sehr kleiner lichtpunkt, sehr hohe schaltpunktgenauigkeit

Gut sichtbare lichtpunkte, auch bei dunkleren materialien

Präzise zielerkennung, nahezu unabhängig von der farbe

Eckwerte
Erfassungsbereich 2…15mm
Hintergrundausblendungsfunktion 20mm start
Beziehen sie sich auf das ziel Standard weiße platte 100×100mm
Lichtquelle LED
Eigenschaften der lichtquelle Rotes licht, modulation des Lichts 630nm
Schwarz-weiß-farbe （6% / 90%）＜5% at 15mm
Winkelabweichung ca. 2°
Spot-durchmesser Über 2mm (bei 15mm)
Divergenzwinkel ca. 2°
Die glatte oberflächeVorder-
Umgebungslichtintensität begrenzen EN 60947-5-2：30000 Lux
MTTFd800a
Ununterbrochene arbeitszeit(TM) 20a
Diagnostische abdeckung (DC) 0
Anzeige des arbeitsstatus Grüne LED: Blinkende Kurzschluss-/
Überlastanzeige
Funktionsanzeige Gelbe LED: hintergrund erkannt
Einhaltung von standards EN 60947-5-2
Elektrische parameter
Stromversorgung 10…30V DC
Nicht-Laststrom ＜10mA
SchaltertypLicht durch
Singaler ausgang 1 Kanal-NPN-ausgang, kurz geöffnet
schaltungsschutz, verpolung
schutz, offener kollektor
Schaltspannung MAX 30V DC
SchaltstromMAX 50mA，ohmsche belastung
Spannungsabfall ≤1.5V DC
Schaltfrequenz Über 800Hz
Antwortzeit600μs
Mechanische parameter
Schalenfarbe PC/ABS，PBT
Optische Linse Glas
Kabel PUR
Installieren 2×M2 sechskantkopfschraube
Gewicht Über 20g
Umgebungsbedingungen
Betriebstemperatur ﹣25…+60℃
Lagertemperatur ﹣30…+70℃
Schutzklasse IP67

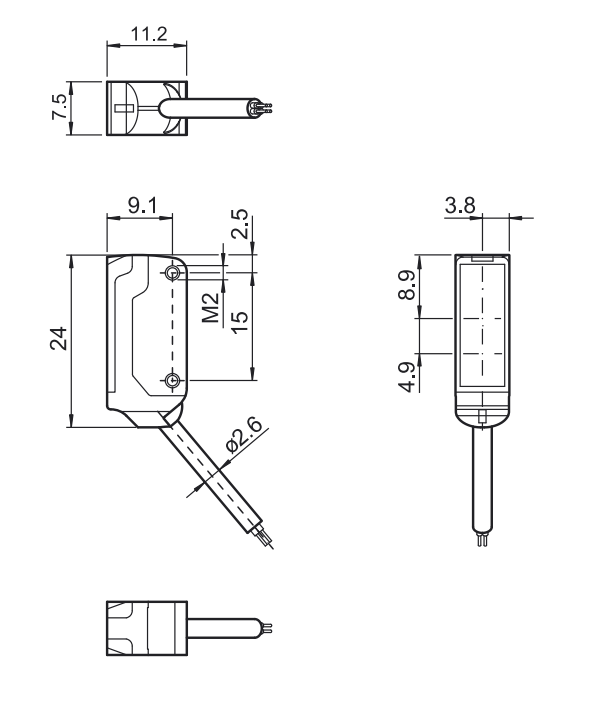

Außenabmessungen

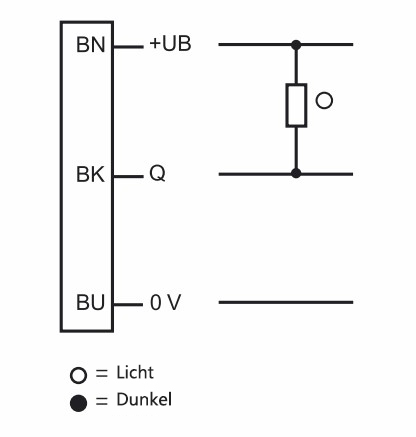

Schaltplan
