PQ03B

PQ03B

PQ03B kleine quadratische lichtschranke,die in allgemeinen Industrien wie verpackung,logistik,maschinenbau und andere bereiche.
Modellbeispiel: PQ03B.12NS2Y.*

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Universelles design mit kleiner quadratischer form

Gegenreflexion, spiegelreflexion, diffuse Reflexion, hintergrundausblendungsart optional

Die reaktionsgeschwindigkeit beträgt weniger als 1ms

4 verbindungsleitungen

Wirtschaftlich und für alle branchen einsetzbar

Empfindlichkeit einstellbar

Starke anti-Interferenz-fähigkeit

Eckwerte
Erfassungsabstand Korrelatio:5m/15m
Spiegeltyp: 2m / 4m
Diffuse Reflexion: 100mm / 350mm /800mm
Hintergrundausblendung:10...200 mm
Antwortzeit ≤1ms
Lichtquelle im durchmesser At 200mm Φ6mm kreisförmiger lichtfleck
At 100mm Φ5mm kreisförmiger lichtfleck
Schwarz-weiß-periode der armenAt 200mm，2.5%F.S，4…5mm
At 100mm，0%F.S,＜1mm, schwarz-weiß
isometrisch
Sollte gesendet werden (weißer hintergrund erkennt weiße objekte) At 200mm，2mm
At 100mm，0.5mm
Elektrische parameter
Stromversorgung 12…24VDC
Restspannung ≤15%DC
Offenen strom ≤30mA
Schutzstrom 1.2 times
IOUT≤100mA
Singalspannung ≤2V
Ausgabemodus NPN / PNP，NO / NC
Kapazitätsbelastung ≤0.2μF
Mechanische parameter
Montieren M3 mutter fest
Verbindungsart 4 draht
Außenabmessungen 32.1×18×12.8mm（L×W×H）
Schalenmaterial PC-kunststoff
Umgebungsbedingungen
Betriebstemperatur ﹣25…+55℃
Lagertemperatur ﹣30…+70℃
VDE-sicherheitsstufe Ⅲ
Schutzklasse IP67

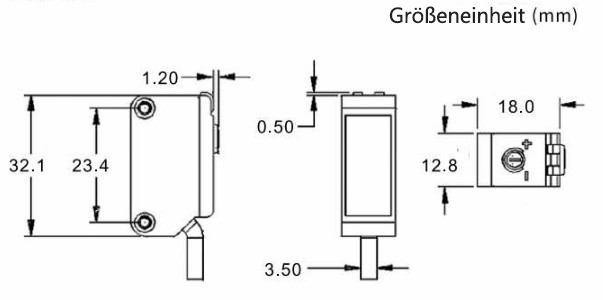

Außenabmessungen

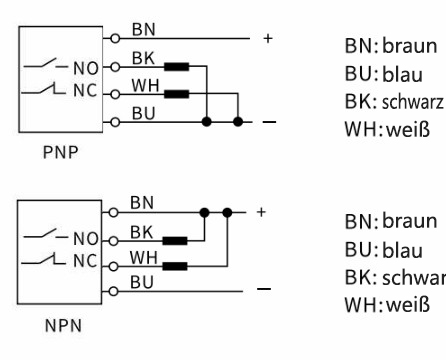

Schaltplan
