FD30H.10

FD30H.10

FD30H.10 korrosionsbeständiges füllstandsmessgerät, hauptsächlich verwendet in der chemischen industrie, schmelzen, lebensmittelverarbeitung verschiedene ätzende flüssigkeiten in abwasser und anderen industrien (wie salzsäure, salpetersäure, schwefelsäure, lauge, etc.)messung der tankhöhe.
Modellbeispiel:FD30H.10-111D2.20010.*

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Funktion & Features

Stabantenne

Es wird hauptsächlich verwendet, um flüssigkeit zu messen

Messbereich 0...20m

Gewinde- und flanschverbindungsarten sind optional

Berührungsloses radar, kein verschleiß und verschmutzung

Die antenne ist klein und einfach zu installieren

Der messblindbereich ist klein, und gute ergebnisse werden für die messung kleiner tanks erzielt

Kleiner abstrahlwinkel und konzentrierte energie verbessern nicht nur die Echo-fähigkeit, sondern helfen auch, störungen zu vermeiden

Es ist fast unberührt von den veränderungen von wasserdampf, temperatur und druck in der atmosphäre

Hohes signal-rausch-verhältnis, bessere leistung kann auch bei schwankungen erzielt werden

Eckwerte
Messbereich20m
Abstrahlwinkel 20°
Genauigkeit ±3mm
Wiederholbarkeit ±1mm
Auflösungsverhältnis 1mm
Elektrische parameter
Stromversorgung 24VDC±10%
Frequenzbereich 26GHZ
Singaler ausgang 4…20mA / HART(zwei draht / vier draht)
Mechanische parameter
Prozessanbindung Gewinde, der flansch
Das antennenmaterial PVDF
Elektrische schnittstelle Zwei M20×1.5 oder zwei NPT1/2
Umgebungsbedingungen
Mediumstemperatur﹣60…120℃
Prozessdruck ﹣0.1…0.3MPa
Explosionsgeschützte sorte Exia II CT6
Schutzklasse IP67

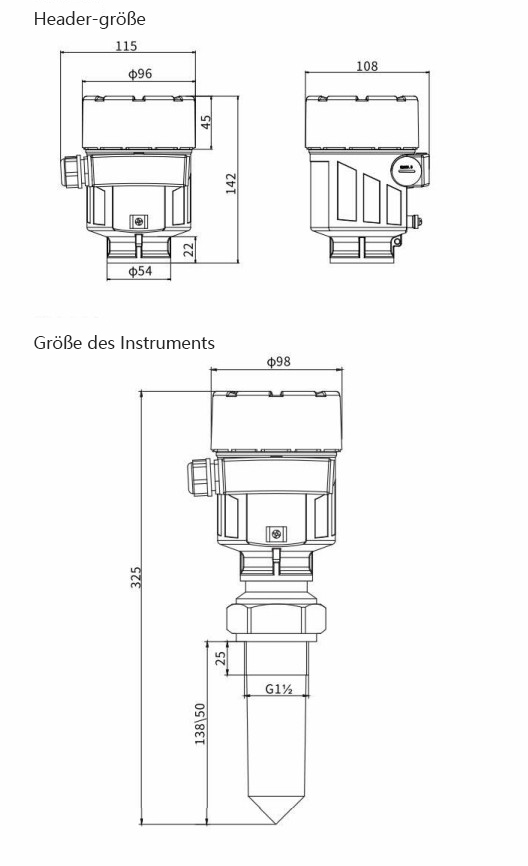

Außenabmessungen




Schaltplan
