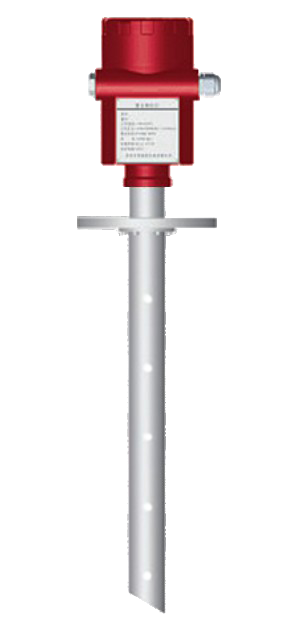

FD30.50

FD30.50

FD30.50 geführtes wellenrohr-füllstandsmessgerät eignet sich für die füllstandsmessung von transportschiffen in der schiffbauindustriemessung der füllstandshöhe des flüssigkeitslagers mit niedriger dielektrizitätskonstante und des flüssigkeitslagers mit rührwerk.
Modellbeispiel:FD30.50-113L.20010.*

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Funktion & Features

Stabantenne

Messbereich 0...20m

Es kann alle festen und flüssigen medien mit dielektrischer konstante messen.

Flanschverbindung

Berührungslose messung, kein verschleiß, keine verschmutzung

Genauigkeit ± 8mm, auflösung 1mm

Stromversorgung mit zwei drahtschleifen

4...20mA ausgang oder digitaler signalausgang

Der prozessdruck kann bis zu -0.1...2.0MPa

Die prozesstemperatur kann 250 ℃ erreichen

Nicht beeinträchtigt durch lärm, dampf, staub, vakuum usw.

Es wird nicht von den veränderungen der mittleren dichte beeinflusst, viscosity and temperature

Eckwerte
Messbereich20m
Abstrahlwinkel 24°
Genauigkeit ±8mm
Wiederholbarkeit ±2mm
Auflösungsverhältnis 1mm
Frequenzbereich 6.8GHz
Elektrische parameter
Stromversorgung 24VDC(±10%)
Singaler ausgang 4…20mA / HART (24VDC zwei draht / vier
draht)4…20mA / HART vereinbarung
(220VAC vier draht)
Mechanische parameter
Das antennenmaterial Edelstahl 316
Prozessanbindung Der Flansch
Elektrische schnittstelleZwei M20×1.5 oder zwei NPT1/2
Umgebungsbedingungen
Mediumstemperatur ﹣40…+250℃
Prozessdruck ﹣0.1…2.0MPa
Schutzklasse IP67
Explosionsgeschützte sorte Exia II CT6

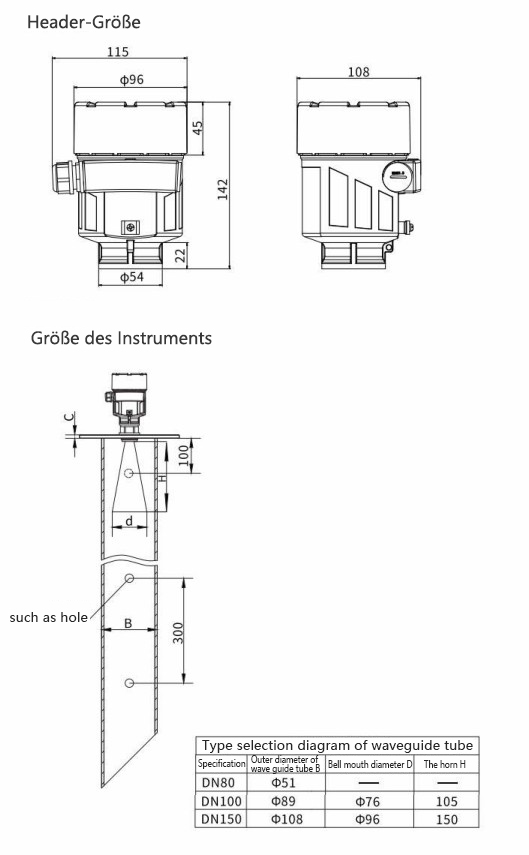

Außenabmessungen
