Produkte
FD30.30

FD30.30

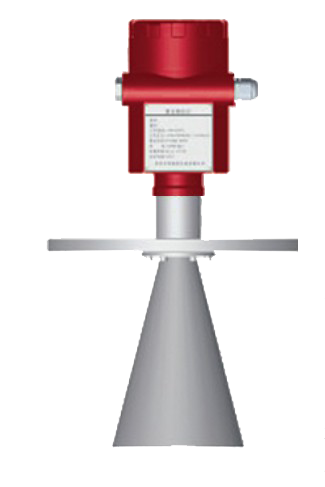

FD30.30 horn-antennen-füllstandsmesser eignet sich zur messung des flüssigkeitsstands und der höhe verschiedener lagerbehälter, flüssigkeiten und schlämme (zum beispiel: rohöl, Leichtölspeicher, flüchtiger flüssiger speichertank, schlammspeicher).
Modellbeispiel:FD30.30-1120L.20010.*

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Funktion & Features

Hornantenne

Messbereich 0...30m

Es kann alle festen und flüssigen medien mit dielektrischer konstante messen.

Flanschverbindung

Berührungslose messung, kein verschleiß, keine verschmutzung

Genauigkeit ± 8mm, auflösung 1mm

Stromversorgung mit zwei drahtschleifen

4...20mA ausgang oder digitaler signalausgang

Der prozessdruck kann bis zu 0.1...2.0MPa

Die prozesstemperatur kann 250 ℃ erreichen

Nicht beeinträchtigt durch lärm, dampf, staub, vakuum usw.

Es wird nicht von den veränderungen der mittleren dichte beeinflusst, viskosität und temperature

Eckwerte
Messbereich30m
Abstrahlwinkel Φ96: 30°;Φ146: 20°; Φ196: 16°;Φ242: 14°
Genauigkeit ±8mm
Wiederholbarkeit ±2mm
Auflösungsverhältnis 1mm
Frequenzbereich 6.8GHz
Elektrische parameter
Stromversorgung 24VDC(±10%)
Singaler ausgang 4…20mA / HART (24VDC zwei draht / vier
draht)4…20mA / HART vereinbarung
(220VAC vier draht)
Mechanische parameter
Das antennenmaterial Edelstahl 316
Prozessanbindung Faden 、Der flansch
Elektrische schnittstelleZwei M20×1.5 oder zwei NPT1/2
Umgebungsbedingungen
Mediumstemperatur ﹣40…+250℃
Prozessdruck ﹣0.1…2.0MPa
Schutzklasse IP67
Explosionsgeschützte sorte Exia II CT6

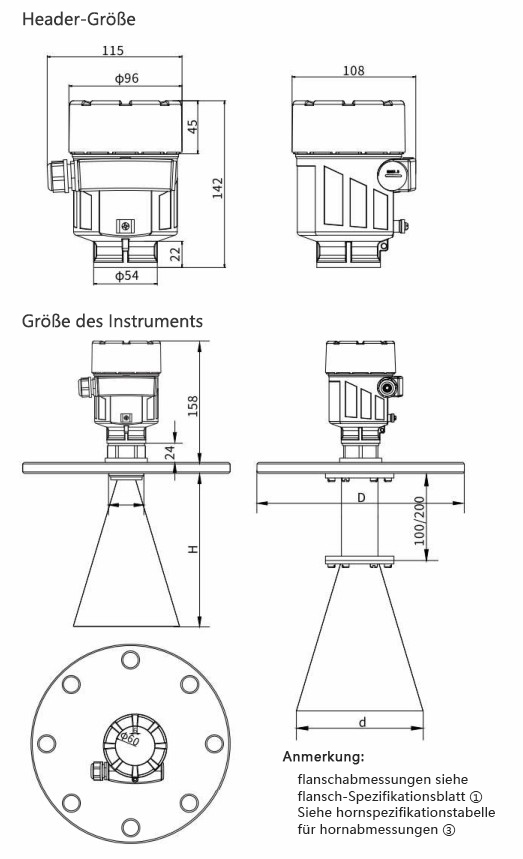

Außenabmessungen




Schaltplan
