FD30G.60

FD30G.60

FD30G.60 koaxiales rohrpegelmessgerät eignet sich für die messung von flüssigkeiten mit niedriger dielektrischer konstanter flüssigkeit oder oberflächenfluktuations flüssigkeit.
Modellbeispiel：FD30G.60-1113.1000.10010.*

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Koaxialrohrsonde

Genauigkeit ± 3mm, auflösung 1mm

Messbereich 0...6m

Es eignet sich zur messung flüssiger medien mit geringer dielektrizitätskonstante oder oberflächenfluktuation

Der prozessdruck kann 2.0MPa erreichen

Die prozesstemperatur kann 250 ℃ erreichen

Nicht beeinträchtigt durch Lärm, dampf, staub, vakuum,etc

Es wird nicht durch die Änderung der mittleren dichte und temperatur beeinflusst

Eckwerte
Messbereich6m
Genauigkeit ±3mm
Wiederholbarkeit ±2mm
Auflösungsverhältnis 1mm
Frequenzbereich 100MHz…1.8GHz
Elektrische parameter
Stromversorgung 24VDC（±10%）
Singaler ausgang 4…20mA / HART (zwei draht ）
Mechanische parameter
Das sondenmaterial Edelstahl
Prozessanbindung Gewinde, der flansch
Elektrische schnittstelle Zwei M20×1.5 oder zwei NPT1/2
Umgebungsbedingungen
Mediumstemperatur ﹣40…+250℃
Prozessdruck ﹣0.1…2.0MPa
Schutzklasse IP67
Explosionsgeschützte sorte Exia II CT6

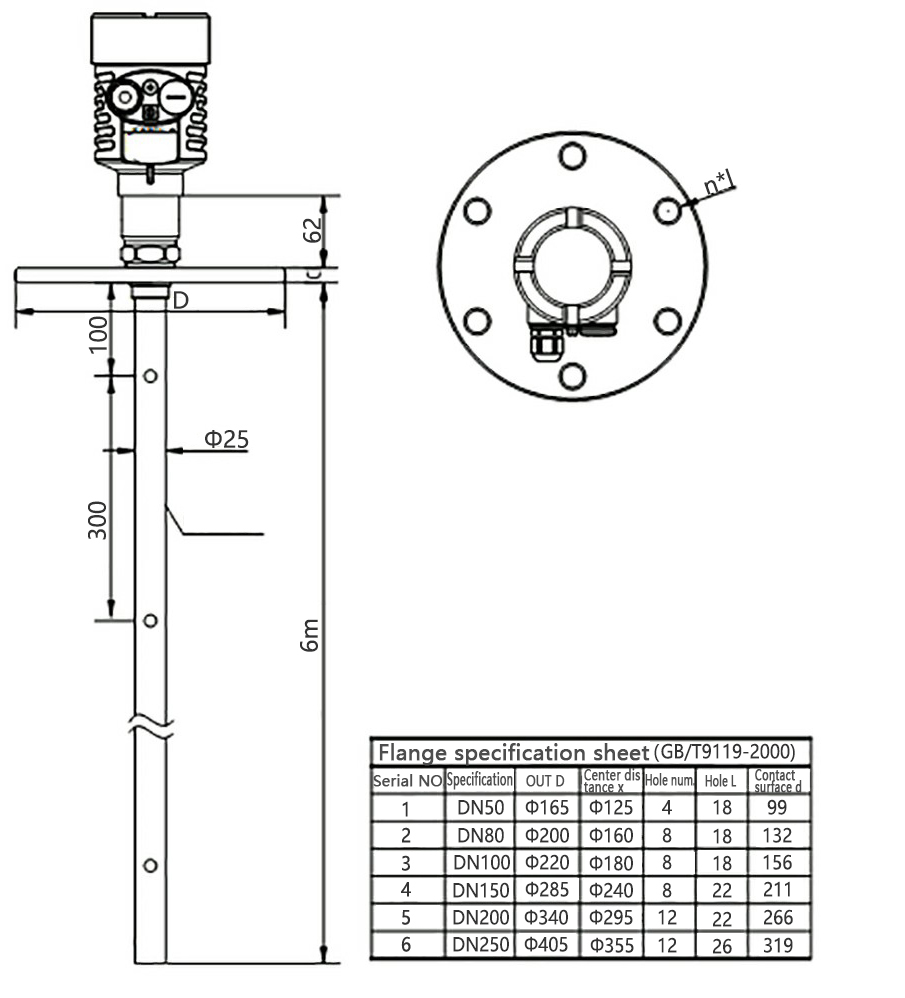

Außenabmessungen



Schaltplan




Broschüren
Handbücher
CAD/CAE
Zertifikat
