Produkte
FD101.14

FD101.14

FD101.14 zum anschluss von rotierender motorwelle und vollwellen-encoder.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Funktion & Features

Stahlfederplattenkonstruktion

Einfache Installation, gute elastizität

Hemmung von schwingungen

Zwangsreparatur leicht radial versetzt, stabile und zuverlässige verbindung

Eckwerte
Höchstgeschwindigkeit12000RPM
Nenndrehmoment0.6Nm
Maximale radiale verschiebung±0.3mm
Maximale axiale verschiebung±0.4mm
Maximale winkelabweichung±2.5°
Maximales anzugsdrehmoment0.8Nm
Mechanische parameter
Außenabmessungen(L×d)22×30
InstallationsmethodeDer klemmflansch
MaterialienFlansch: AL ; Feder: technische kunststoffe
Gewicht 28g
Umgebungsbedingungen
Temperatur﹣10…+80℃

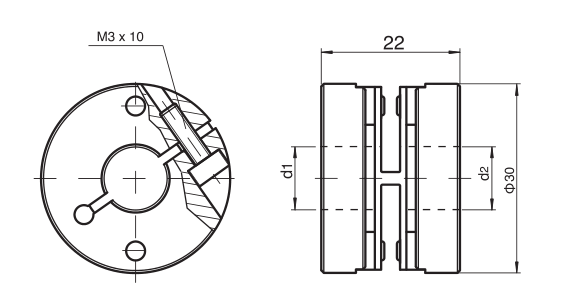

Außenabmessungen
