FD100.30-115X0

FD100.30-115X0

FD100.30-115X0 hochleistungs-Inkremental-massivwellengeber, geeignet für die schwerindustrie wie stahlwerke und Hebezeuge.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Heavy-duty-encoder, außendurchmesser von 115mm

Maximale axiale Last: axial 400N/radial 400N

Der signalausgangsmodus ist push-pull-ausgang und RS422

Die schutzstufe ist IP67

Ausgezeichnete Beständigkeit gegen stöße und vibrationen

Eckwerte
Außendurchmesser115mm
Wellendurchmesser12mm，14mm，20mm
Höchstdrehzahl3000 r
Take krönungAxial/radial：400N / 400N
Anlaufmoment＜5Ncm
Moment der konditionierung＜45gcm2
Elektrische parameter
Stromversorgung10…30VDC；5VDC
Ausgabe singal10…30VDC：Push-pull；5VDC：RS422
ArbeitsstromPush-pull：30mA；RS422：20mA
Entschließung1024 , 2048 , 2500 , 3600 , 5000
AusgangsfrequenzMax 300KHz
Elektrische SchnittstelleKabelanschluss：12×0.08mm²，1m
Verbinder：M23，12 pin
Mechanische parameter
Einen frankieSpannflansch
MaterialsShell：AL；Frank：AL；Welle: Edelstahl
GewichtEtwa 1700g
Anti-VibrationIEC 68-2-6；300m/s² 10…2000HZ
ÜberspannungsabdrückungIEC 68-2-27；600m/s² 3ms
Umgebungsbedingungen
Betriebstemperatur﹣40…+85℃
Lagertemperatur﹣40…+85℃
SchutzklasseIP67

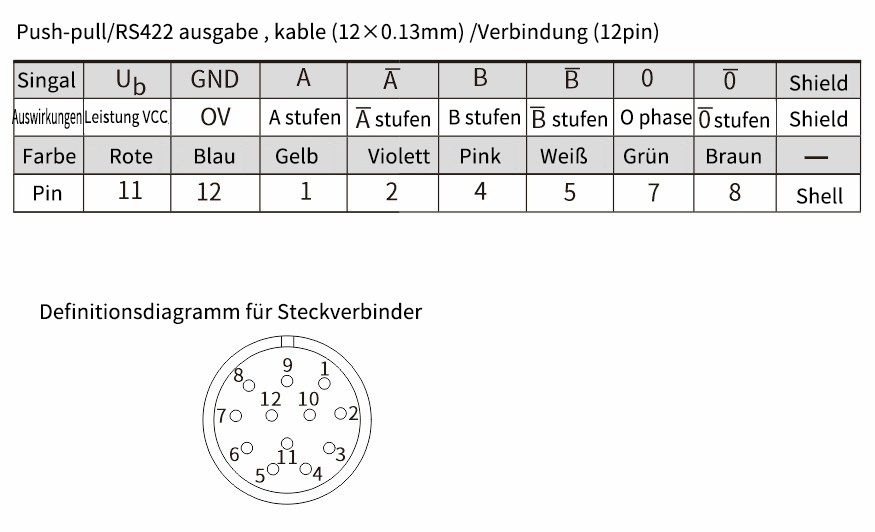

Schaltplan
