FD100.20-80X11

FD100.20-80X11

Der absolutwert-hohlwellengeber FD100.20-80X11 kann im servomotorfeld,im aufzugsbereich,im Industrieroboterbereich, im Industrieautomationssteuerlinienbereich usw. verwendet werden.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Absolutwerttyp hohlwellengeber, hochleistungs-encoder mit größerem gesamtmaß kann für einzelkreis und mehrkreis ausgewählt werden, und der außendurchmesser ist 80mm

Der signalausgang Modus ist PROFIBUS ausgang

Auflösung bis zu 30 bit

Kurzschlussschutz, Überspannungsschutz

Eckwerte
Außendurchmesser80mm
Durchmesser der Wellenhülse16mm，20mm，24mm，25mm，27mm
Höchstdrehzahl3000 r
Take krönung——
Anlaufmoment＜6Ncm
Moment der konditionierung＜60gcm2
Elektrische parameter
Stromversorgung10…30VDC
Ausgabe singalProfibus
AusgabetypRS485
AusgabecodeBinär/Graucode
Arbeitsstrom＜40mA
Maximale AuflösungSingle turn 15 bits（32768）
Anzahl der Drehungen 15 bits（32768）
Ausgangsfrequenz9.6KBit…12MBit/s
ZählrichtungProgrammierbare Einstellung
Null Bit VoreinstellungProgrammierbare Einstellung
Elektrische SchnittstelleKabeltyp: spezielles Profibuskabel und 2×
0,3mm² Netzkabel
Verbindung:M12(5 pin)+M12(5 hole)+M8(4 pin）
Mechanische parameter
Einen frankie——
MaterialsShell：AL；Frank：AL；Achshülse: Edelstahl
GewichtEtwa 700g
Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ
ÜberspannungsabdrückungIEC 68-2-27；200m/s² 3ms
Umgebungsbedingungen
Betriebstemperatur﹣40…+80℃
Lagertemperatur﹣40…+85℃
SchutzklasseIP54 / IP65

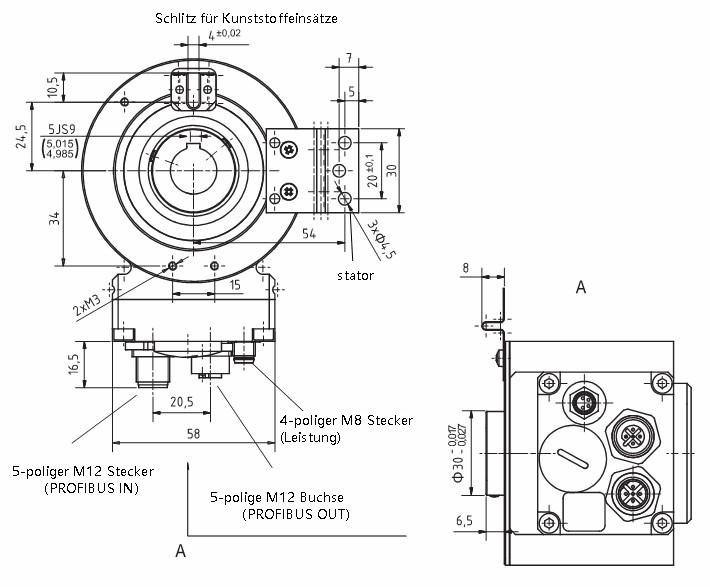

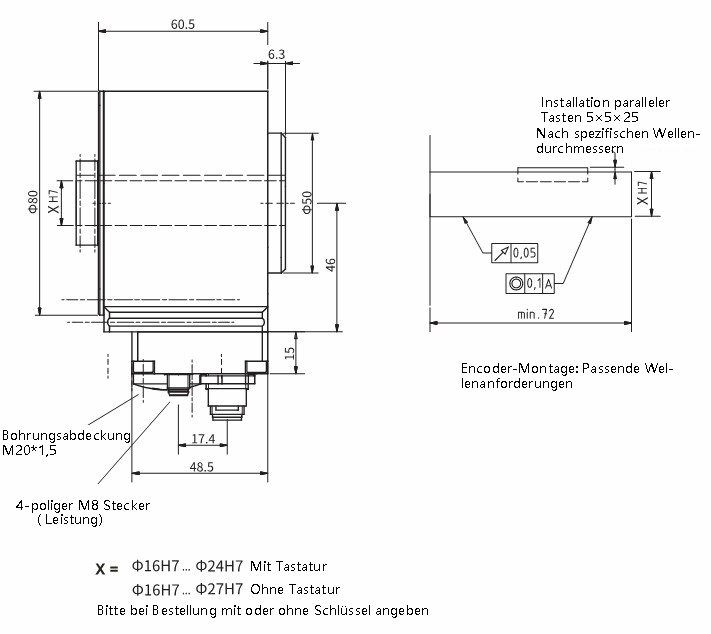

Außenabmessungen

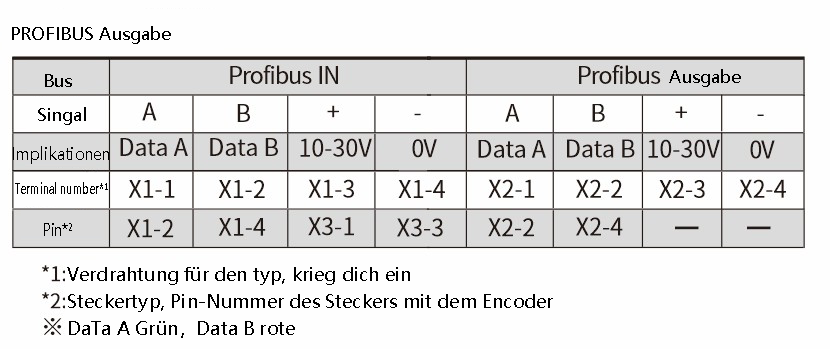

Schaltplan
