FD100.20-58X10

FD100.20-58X10

Der absolutwert-vollwellencoder FD100.20-58X10 kann im servomotorfeld, im aufzugsbereich,im Industrieroboterbereich, im Industrie automationssteuerlinienbereich usw. verwendet werden.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Absolutwert-vollwellen-drehgeber, ein- und mehrdreh-hochleistungs-drehgeber mit universellen abmessungen, mit einem außendurchmesser von 58mm

Der signalausgang Modus ist PROFIBUS ausgang

Auflösung bis zu 32 bit

Kurzschlussschutz, Überspannungsschutz

Eckwerte
Außendurchmesser58mm
Durchmesser der halbleeren Buchse6mm，10mm，12mm
Höchstdrehzahl12000 r
Take krönungAxial/radial：40N/110N
Anlaufmoment＜3Ncm
Moment der konditionierung＜30gcm2
Elektrische parameter
Stromversorgung10…30VDC
Ausgabe singalProfibus
AusgabetypRS485
AusgabecodeBinär/Graucode
Arbeitsstrom＜40mA
Maximale AuflösungSingle turn 16 bits（65536）
Anzahl der Drehungen 16 bits（65536）
Ausgangsfrequenz9.6KBit…12MBit/s
ZählrichtungProgrammierbare Einstellung
Null Bit VoreinstellungProgrammierbare Einstellung
Elektrische SchnittstelleKabeltyp: spezielles Profibuskabel und 2×
0,3mm² Netzkabel
Verbindung: M12(5 pin)+M12 (5 hole)+M8(4 pin)
Mechanische parameter
Einen frankieFrank festklemmen / Synchronisieren
MaterialsShell：AL；Frank：AL；Achse: Edelstahl
GewichtEtwa 520g
Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ
ÜberspannungsabdrückungIEC 68-2-27；200m/s² 3ms
Umgebungsbedingungen
Betriebstemperatur﹣40…+80℃
Lagertemperatur﹣40…+85℃
SchutzklasseIP65 / IP67

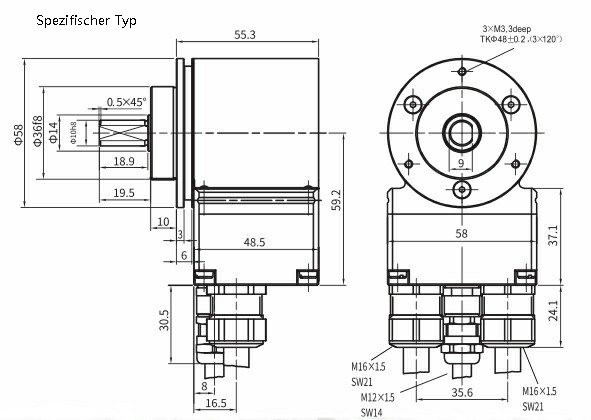

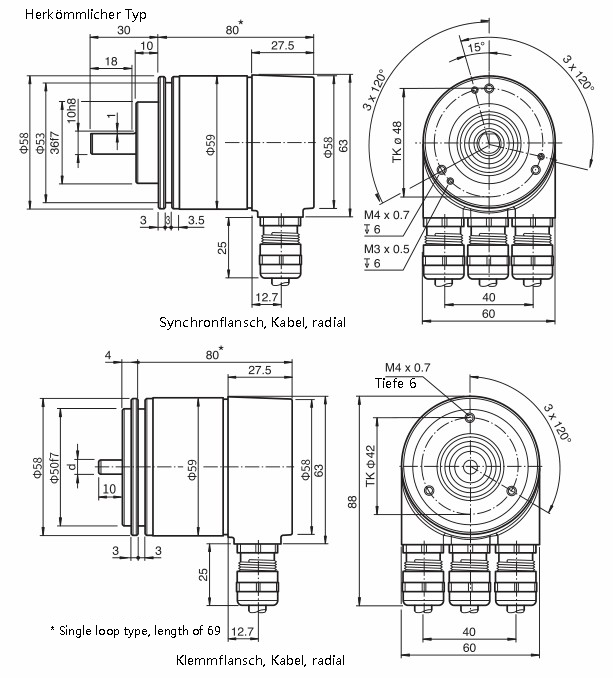

Außenabmessungen

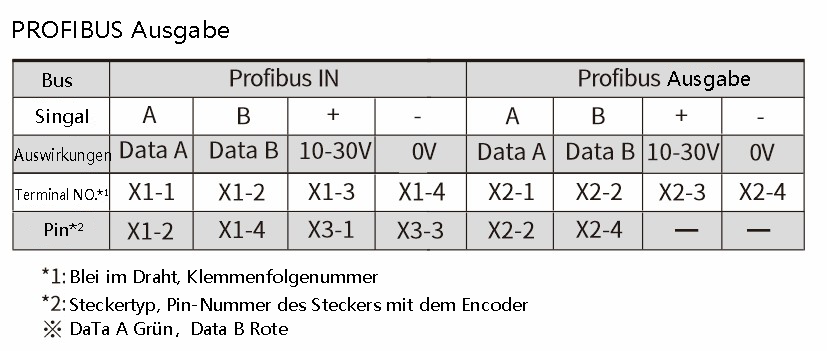

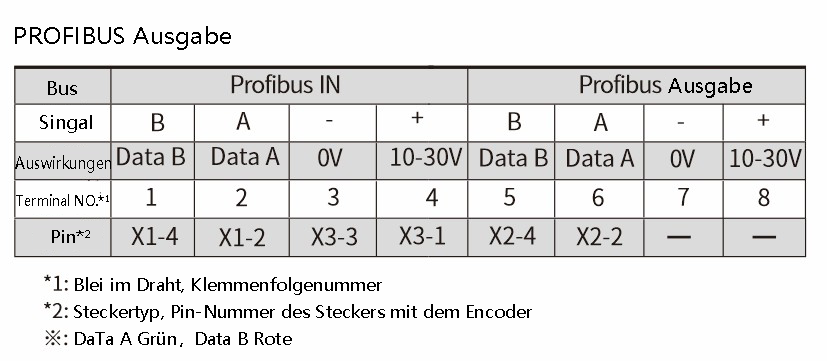

Schaltplan
