FD100.20-58X00

FD100.20-58X00

Der absolutwert-vollwellencoder FD100.20-58X00 kann im servomotorfeld, im aufzugsbereich,im Industrieroboterbereich, im Industrieautomationssteuerlinienbereich usw. verwendet werden.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Vollwellencoder mit absolutem wert, single turn und multi turn optionen

Hochleistungs-drehgeber mit allgemeinen gesamtabmessungen, mit außendurchmesser von 58mm

Signalausgangsmodus ist SSI-ausgang

Auflösung bis zu 30 bit

Kurzschlussschutz, Überspannungsschutz

Eckwerte
Außendurchmesser58mm
Wellendurchmesser6mm，10mm，12mm
Höchstdrehzahl12000 r
Take krönungAxial/radial：40N/110N
Anlaufmoment＜3Ncm
Moment der konditionierung＜30gcm2
Elektrische parameter
Stromversorgung5…30VDC
Ausgabe singalSSI
AusgabetypRS422
AusgabecodeBinär/Graucode
Arbeitsstrom＜40mA
Maximale AuflösungSingle turn 15 bits（32768）
Anzahl der Drehungen 15 bits（32768）
Ausgangsfrequenz0.1…2MBit/s
ZählrichtungDie Zählrichtung kann über das Eingangssignal
gesteuert werden
Null Bit VoreinstellungNull Bits können über das Eingangssignal
voreingestellt werden
Elektrische SchnittstelleKabel anzapfen：12×0.14mm²
Verbindung：M23，12 pin
Mechanische parameter
Einen frankieSpannplane / Synchronflansch
MaterialsShell：AL；Frank：AL；Achsenführung: Edelstahl
GewichtEtwa 450g
Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ
ÜberspannungsabdrückungIEC 68-2-27；200m/s² 3ms
Umgebungsbedingungen
Betriebstemperatur﹣40…+80℃
Lagertemperatur﹣40…+85℃
SchutzklasseIP65 / IP67

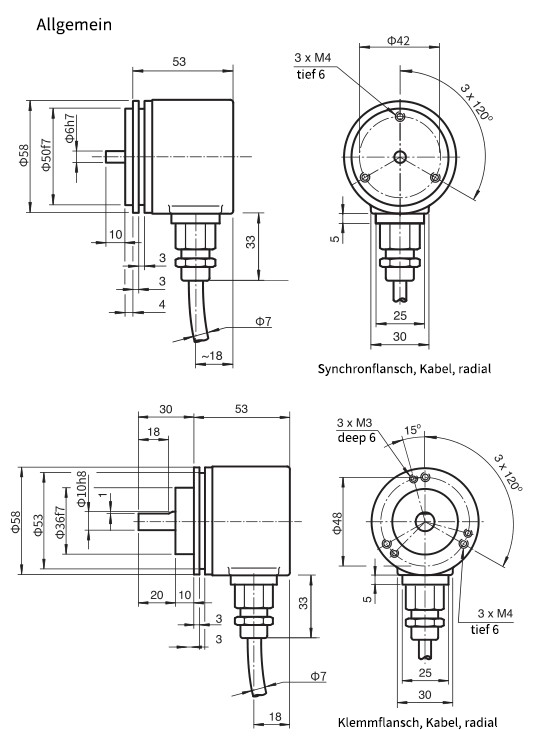

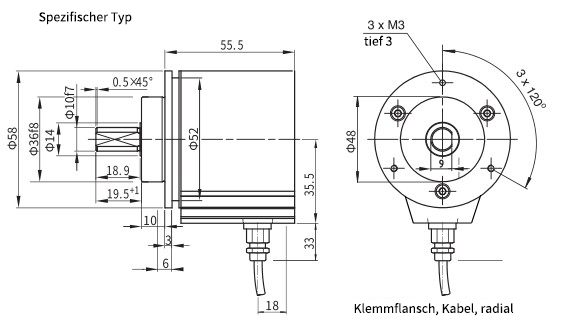

Außenabmessungen

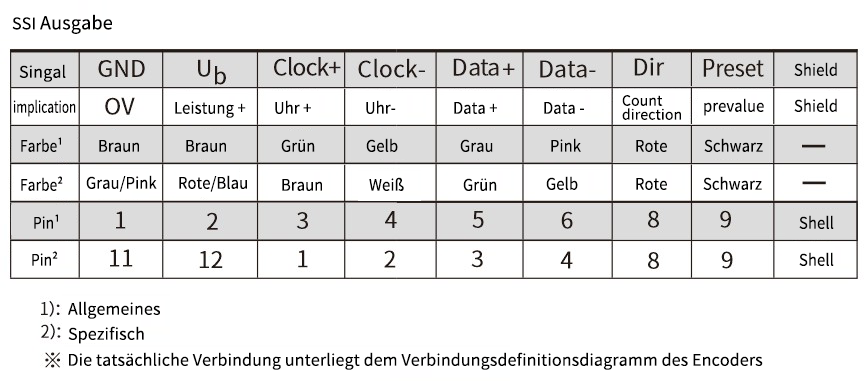

Schaltplan
