Q40 serie - AC2 draht

Q40 serie - AC2 draht

Q40 serie AC2 draht näherungsschalter, das produkt universell stark, verwendet in metallurgie, verpackung, tischlerei, maschinenbau und so weiter Industrie.
Modellbeispiel:PR00.15-Q40A11T4-UE.*

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Funktion & Features

Die größe ist 40 x 40 quadratisch aussehen

Die schale besteht aus PA-kunststoff

Induktionsabstand bündig 15mm, nicht bündig 20...30mm

Der signalausgang ist AC ohne Polarität

Mit signalausgangsanzeigeleuchte

Kurzschlussschutzfunktion, stromversorgung ist an rückwärtsschutz angeschlossen

Der M12-anschluss- oder klemmenverbindungsmodus ist optional

Durch bis zu 1 million lebensdauertests

Alle komponenten und Schaltungen werden in rauen und komplexen elektromagnetischen umgebungen getestet

Eckwerte
TypWirtschaft
Entfernung erkennenBündig 15mm ; ungeschirmt 20mm , 30mm
InstallationsmethodeBündig / ungeschirmt(optional)
SchaltmodusNO / NC(optional)
Wiederholte genauigkeit≤5%
Bereich der temperaturdrift≤10%
SignalGelbe LED-kontrollleuchte
Einhaltung von standardsIEC60947-5-2,UL508
Elektrische parameter
Stromversorgung 10…30V DC
SignalausgangAC unpolar
Spannungsbereich20…260VAC
Spannungsabfall≤2.0V
Ausgangsstrom≤200mA
Leerlaufstrom≤30mA
Reststrom≤100μA
Schaltfrequenz150Hz / 300Hz
Elektrischer schutzKurzschlussschutz, stromversorgungsschutz
Mechanische parameter
Normalspurplatte60×60mm²
Schalen-/prüfoberflächenmaterialPA / PA
VerbindungsartKlemmentyp oder steckertyp
Gewicht (stecker / kabel)120g / 220g
Umgebungsbedingungen
Betriebstemperatur﹣25…+75℃
Lagertemperatur﹣40…+85℃
Luftfeuchtigkeit bei betrieb<98%RH(bei25℃)
Schutzklasse IP67

Außenabmessungen

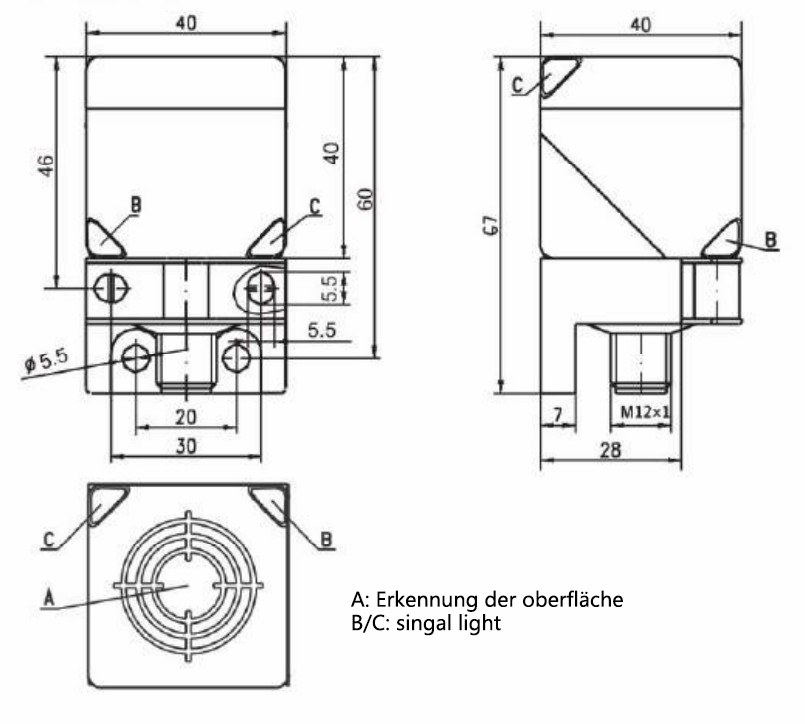

                                      M12-steckverbindertyp

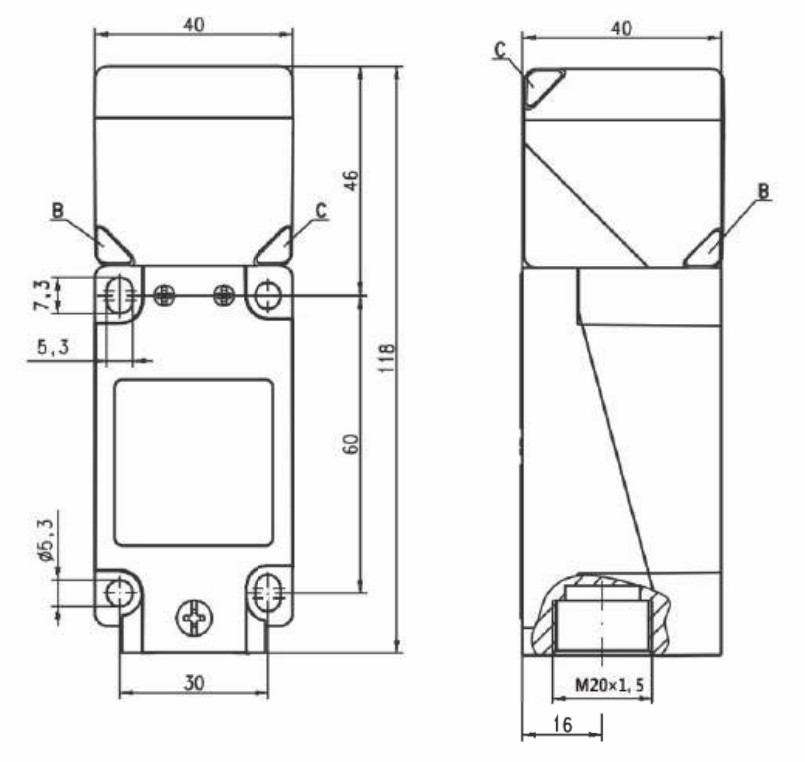

                                      Terminal-typ

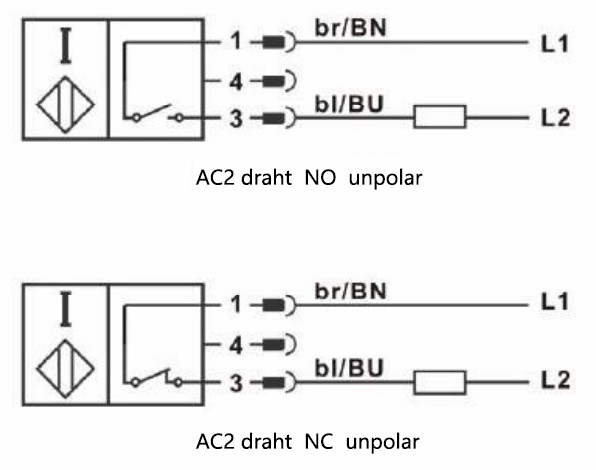

Schaltplan
