Q18 serie - DC3 draht

Q18 serie DC3 draht näherungsschalter, das produkt ist vielseitig, verwendet in der metallurgie, verpackung, tischlerei, maschinenbau und so weiter Industrie, der minimale Induktionsabstand beträgt 5mm.
Modellbeispiel：PR00.05-Q18P10S2-UE.*

Für eine detaillierte produktauswahl kontaktieren sie uns bitte Rückgabe

Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör

Funktion & Features

Der Induktionsquerschnitt beträgt 18×18

Kunststoff-schalenmaterial

Der Induktionsabstand beträgt 5 mm bündig

Der signalausgang ist PNP oder NPN

Sparen sie bauraum, niedriger preis

Kurzschlussschutzfunktion, stromversorgung ist an rückwärtsschutz angeschlossen

Durch bis zu 1 million Lebensdauertests

Alle komponenten und Schaltungen werden in rauen und komplexen elektromagnetischen umgebungen getestet

Eckwerte

TypWirtschaft

Entfernung erkennenBündig 5mm

InstallationsmethodeBündig / ungeschirmt（optional）

SchaltmodusNO / NC（optional）

Wiederholte genauigkeit≤5%

Bereich der temperaturdrift≤10%

SignalGelbe LED-kontrollleuchte

Einhaltung von standardsIEC60947-5-2，UL508

Elektrische parameter

Stromversorgung DC10…30V

SignalausgangPNP , NPN

Spannungsabfall≤2.0V

Ausgangsstrom≤200mA

Leerlaufstrom≤30mA

Reststrom≤100μA

Schaltfrequenz500Hz

Elektrischer schutzKurzschlussschutz, stromversorgungsschutz

Mechanische parameter

Normalspurplatte18×18mm²

Schalen-/prüfoberflächenmaterialABS / ABS

Verbindungsart2m cable

Gewicht (stecker / kabel)60g / 90g

Umgebungsbedingungen

Betriebstemperatur﹣25…+75℃

Lagertemperatur﹣40…+85℃

Luftfeuchtigkeit bei betrieb＜98%RH（bei 25℃）

Schutzklasse IP67

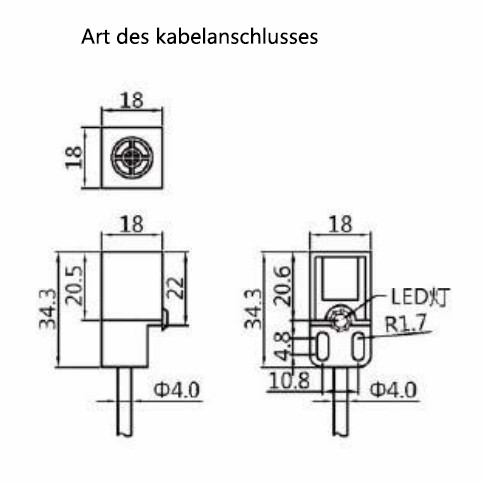

Außenabmessungen

Unterputzmontage


Schaltplan


Broschüren

Handbücher

CAD/CAE

Zertifikat
