Produkte
M30 serie - Kapazitiv - AC/DC2 draht

M30 serie - Kapazitiv - AC/DC2 draht

Kapazitive näherungsschalter der serie M30 werden in der szene der erkennung nichtmetallischer objekte eingesetzt.
Modellbeispiel: PR10.20-M30C10S2-YF.*

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Funktion & Features

Zylindrisches aussehen mit durchmesser M30

AC und DC2 draht, verchromtes messing oder PBTP gehäuse

Der sensorabstand ist 20mm bündig und 30mm nicht bündig

Mit 360° sichtbarer signalausgangsanzeige

Kurzschlussschutz-funktion, schutz des umgekehrten stromanschlusses

Keine polarität des signalausgangs

Flexible konfiguration, kabel- oder steckerausgang

Durch bis zu einer million lebensdauertests

Alle komponenten und schaltungen wurden in rauer umgebung und komplexer elektromagnetischer umgebung getestet

Eckwerte
ArtWirtschaft
Entfernung erkennenBündig 20mm,nicht bündig 30mm
InstallationsmethodeBündig / nicht bündig(optional)
SchaltmodusNO / NC(optional)
Wiederholte genauigkeit≤5%
Bereich der temperaturdrift≤10%
SignalGelbe LED-kontrollleuchte
Einhaltung von standardsIEC60947-5-2,UL508
Elektrische parameter
Stromversorgung DC10…30V
SignalausgangNon-polarity
Spannungsbereich20…260VAC / 20…260VDC
Spannungsabfall≤2.0V
Ausgangsstrom≤200mA
Leerlaufstrom≤30mA
Reststrom≤100μA
SchaltfrequenzAC:25Hz / DC:40Hz
Elektrischer schutzKurzschlussschutz, Verpolungsschutz für
stromversorgung
Mechanische parameter
Normalspurplatte30×30mm²
Schalen-/prüfoberflächenmaterialMessing verchromt / PBTP oder PBTP / PBTP
Verbindungsart2m kabel / stecker
Gewicht (stecker / kabel)150g / 200g
Umgebungsbedingungen
Betriebstemperatur﹣25…+70℃
Lagertemperatur﹣40…+85℃
Luftfeuchtigkeit bei betrieb<98%RH(bei 25℃)
Schutzklasse IP67

Außenabmessungen


                                     Unterputzmontage standardtyp




                                     Nicht bündige montage standardtyp

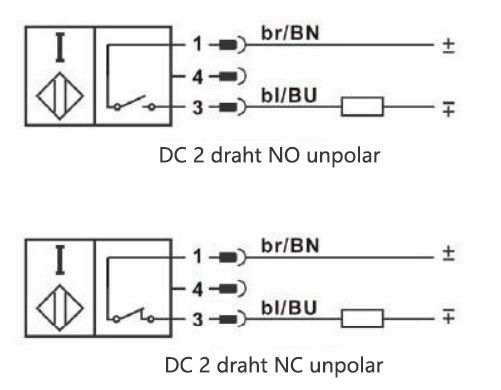

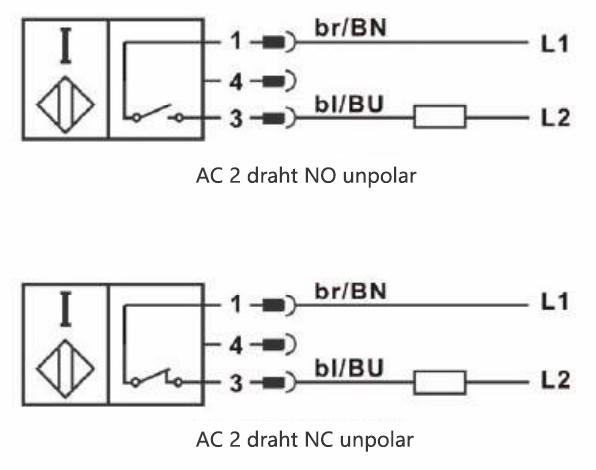

Schaltplan
