M30 serie - Kapazitiv - AC2 draht

M30 serie - Kapazitiv - AC2 draht

Kapazitive näherungsschalter der serie M30 werden in der szene der erkennung nichtmetallischer objekte eingesetzt.
Modellbeispiel 1: PR10.20-M30A10S2-YF.*
Modellbeispiel 2: PR11.20-M30A11S2-RG.*

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Funktion & Features

Zylindrisches aussehen mit durchmesser M30

Ac2 draht, verchromtes messing oder PBTP gehäuse

Der sensorabstand ist 20mm bündig und 20 nicht bündig 30mm

Mit 360° sichtbarer signalausgangsanzeige

Kurzschlussschutz-funktion, schutz des umgekehrten stromanschlusses

Signalausgang AC nichtpolarität

Flexible konfiguration, kabel- oder steckerausgang

Durch bis zu einer million lebensdauertests

Alle komponenten und schaltungen wurden in rauer umgebung und komplexer elektromagnetischer umgebung getestet

Eckwerte
ArtWirtschaft / Spezifität(optional)
Entfernung erkennenWirtschaft:bündig 20mm , nicht bündig 30mm
Spezifität:nicht bündig 20mm
InstallationsmethodeBündig / nicht bündig(optional)
SchaltmodusNO / NC(optional)
Wiederholte genauigkeit≤5%
Bereich der temperaturdrift≤10%
SignalGelbe LED-kontrollleuchte
Empfindlichkeitseinstellung + verzögerungSpezifischer typ: mit empfindlichkeitseinstellung
Einhaltung von standardsIEC60947-5-2,UL508
Elektrische parameter
Stromversorgung DC10…30V
SignalausgangAC non-polarity
Spannungsabfall≤2.0V
Ausgangsstrom≤200mA
Leerlaufstrom≤30mA
Reststrom≤100μA
Schaltfrequenz25Hz
Elektrischer schutzKurzschlussschutz, verpolungsschutz für
stromversorgung
Mechanische parameter
Normalspurplatte30×30mm²
Schalen-/prüfoberflächenmaterialMessing verchromt / PBTP oder PBTP / PBTP
Verbindungsart2m kabel / stecker
Gewicht (stecker / kabel)150g / 200g
Umgebungsbedingungen
Betriebstemperatur﹣25…+70℃
Lagertemperatur﹣40…+85℃
Luftfeuchtigkeit bei betrieb<98%RH(bei 25℃)
Schutzklasse IP67

Außenabmessungen


                                     Unterputzmontage standardtyp




                                     Nicht bündige montage standardtyp

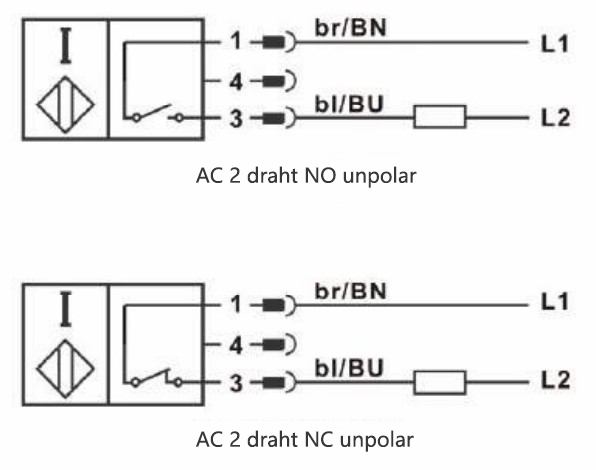

Schaltplan




Broschüren
Handbücher
CAD/CAE
Zertifikat
CB-steckverbinder

M12 gerader steckverbinder

4 pins

Socket-schnittstelle

M12 gerader steckverbinder

5 stiche

Socket-schnittstelle

M12 L steckverbinder

4 pins

Socket-schnittstelle

M12 L steckverbinder

5 stiche

Socket-schnittstelle
