M30 serie - Hochtemperaturbeständig

M30 serie - Hochtemperaturbeständig

Hochtemperaturbeständige näherungsschalter der M30-serie werden in szenen eingesetzt, die hohen umgebungstemperaturen standhalten müssen, z. B. metallurgie, nichteisenmetalle, guss, glas, bearbeitung usw. Der minimale erfassungsabstand beträgt 10mm.
Modellbeispiel: PR00.10-M30P10S2-Y.120.*

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Funktion & Features

Zylindrisches aussehen mit durchmesser M30

DC3 draht, edelstahl oder teflon messing schale

Der erfassungsabstand ist 10mm bündig und 15mm nicht bündig

Mit 360° sichtbarer signalausgangsanzeige

Kurzschlussschutz-funktion, schutz des umgekehrten stromanschlusses

Der signalausgang ist PNP oder NPN

Flexible konfiguration, hochtemperaturbeständiger kabelausgang

Durch bis zu einer million lebensdauertests

Alle komponenten und schaltungen wurden in rauer umgebung und komplexer elektromagnetischer umgebung getestet

Eckwerte
ArtNorm / Wirtschaft(optional)
Entfernung erkennenNorm:bündig 10mm , nicht bündig 15mm
Wirtschaft:bündig 10mm , nicht bündig 15mm
InstallationsmethodeBündig / nicht bündig(optional)
SchaltmodusNO / NC(optional)
Wiederholte genauigkeit≤5%
Bereich der temperaturdrift≤10%
SignalGelbe LED-kontrollleuchte
Einhaltung von standardsIEC60947-5-2,UL508
Elektrische parameter
Stromversorgung DC10…30V
SignalausgangPNP,NPN
Spannungsabfall≤2.0V
Ausgangsstrom≤200mA
Leerlaufstrom≤30mA
Reststrom≤100μA
Schaltfrequenz150Hz / 200Hz / 400Hz / 500Hz / 800Hz / 1000Hz
Elektrischer schutzKurzschlussschutz, verpolungsschutz für
stromversorgung
Mechanische parameter
Normalspurplatte30×30mm²
Schalen-/prüfoberflächenmaterialNorm:edelstahl / PA12
Wirtschaft:Teflon-messing / PBTP
Verbindungsart2m kabel ,hohe temperaturbeständigkeit
Gewicht (stecker / kabel)150g / 200g
Umgebungsbedingungen
Betriebstemperatur﹣25…+70℃
Norm: beständig gegen hohe temperaturen
120℃、180℃、230℃
Wirtschaft:90℃、120℃、150℃、180℃、230℃
Lagertemperatur﹣40…+85℃
Luftfeuchtigkeit bei betrieb<98%RH(bei 25℃)
Schutzklasse IP67

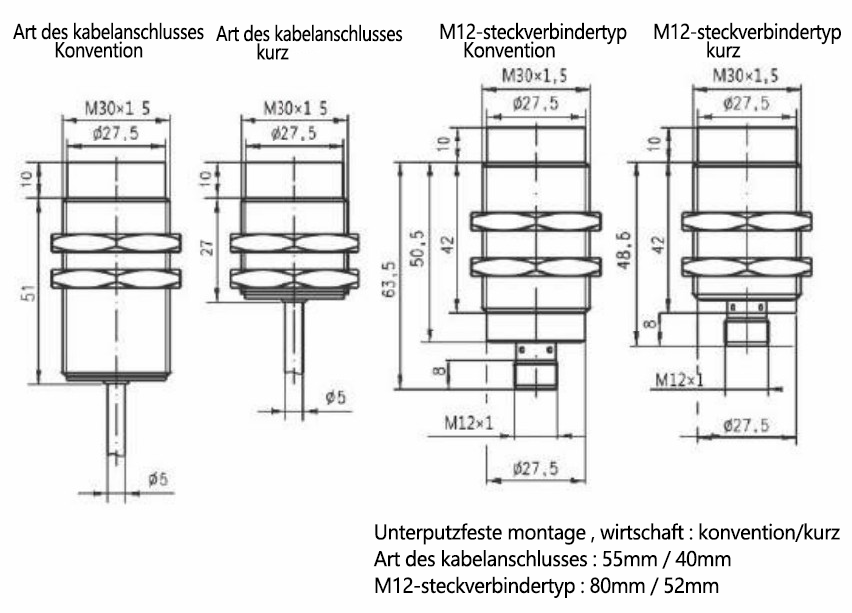

Außenabmessungen


                                     Unterputzmontage standardtyp




                                     Nicht bündige montage standardtyp

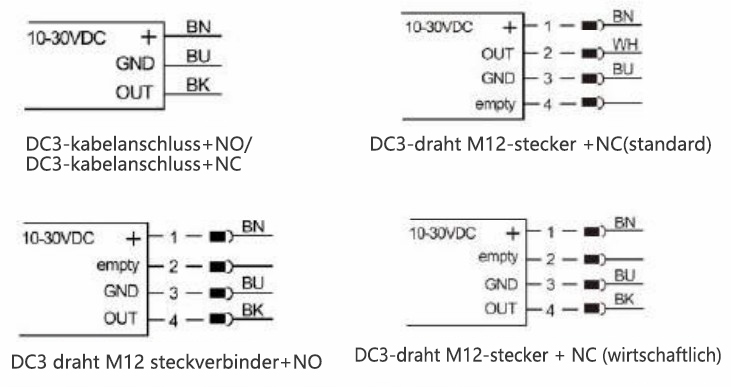

Schaltplan
