M30 serie - AC/DC2 draht

M30 serie - AC/DC2 draht

AC / DC2-drahtnäherungsschalter der M30-serie werden in der metallurgie, verpackung, holzbearbeitung, maschinenbau usw. verwendet, der minimale erfassungsabstand beträgt 10 mm.
Modellbeispiel 1: PR00.10-M30C10S2-Y.*
Modellbeispiel 2: PR01.15-M30C10S2-YE.*

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Funktion & Features

Zylindrisches aussehen mit durchmesser M30

Gehäuse aus messing, verchromt

Der erfassungsabstand ist 10mm bündig und 15mm nicht bündig

Mit 360° sichtbarer signalausgangsanzeige

Kurzschlussschutz-funktion, schutz des umgekehrten stromanschlusses

Der signalausgang ist unpolar

Flexible konfiguration, kabel- oder steckerausgang

Durch bis zu einer million lebensdauertests

Alle komponenten und schaltungen wurden in rauer umgebung und komplexer elektromagnetischer umgebung getestet

Eckwerte
ArtNorm / Wirtschaft(optional)
Entfernung erkennenNorm:bündig 10mm , nicht bündig 15mm ;
Wirtschaft:bündig 10mm , nicht bündig
15mm
InstallationsmethodeBündig / nicht bündig(optional)
SchaltmodusNO / NC(optional)
Wiederholte genauigkeit≤5%
Bereich der temperaturdrift≤10%
SignalGelbe LED-kontrollleuchte
Einhaltung von standardsIEC60947-5-2,UL508
Elektrische parameter
Stromversorgung DC10…30V
SignalausgangNon-polarity
SpannungsbereichNorm:20…260VAC / 10…300VDC
Wirtschaft:20…260VAC / 20…260VDC
Spannungsabfall≤2.0V
Ausgangsstrom≤200mA
Leerlaufstrom≤30mA
Reststrom≤100μA
SchaltfrequenzNorm:AC 25Hz;DC 500Hz / 600Hz
Wirtschaft:AC 25Hz;DC 40Hz
Elektrischer schutzKurzschlussschutz, stromversorgungsschutz
Mechanische parameter
Normalspurplatte30×30mm²
Schalen-/prüfoberflächenmaterialNorm:edelstahl / PA12
Wirtschaft:messing verchromt / PBTP
Verbindungsart2m kabel / stecker
Gewicht (stecker / kabel)150g / 200g
Umgebungsbedingungen
Betriebstemperatur﹣25…+70℃
Lagertemperatur﹣40…+85℃
Luftfeuchtigkeit bei betrieb<98%RH(bei 25℃)
Schutzklasse IP67

Außenabmessungen


                                     Unterputzmontage standardtyp




                                     Nicht bündige montage standardtyp

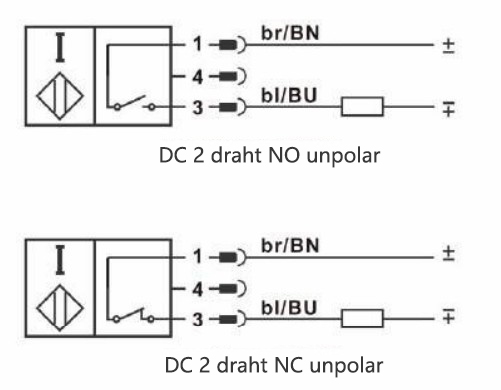

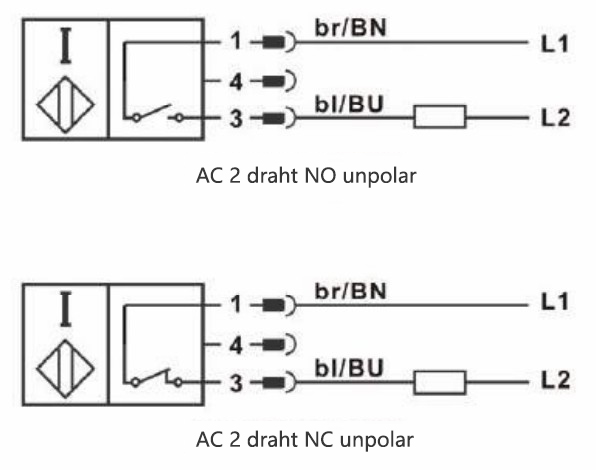

Schaltplan
