M30 serie - DC4 draht

M30 serie - DC4 draht

DC4-drahtnäherungsschalter der serie M30 werden in der metallurgie-, verpackungs-, holzbearbeitungs-, maschinenbau- usw. Industrie eingesetzt.
Modellbeispiel: PR00.10-M30P22S2-YE.*

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Funktion & Features

Zylindrisches aussehen mit durchmesser M30

Gehäuse aus verchromtem messing

Distanz bündig 10...16mm, nicht bündig 15...25mm

Mit 360° sichtbarer signalausgangsanzeige

Kurzschlussschutz-funktion, schutz des umgekehrten stromanschlusses

Der signalausgang ist PNP oder NPN

Flexible konfiguration, kabel- oder steckerausgang

Durch bis zu einer million lebensdauertests

Alle komponenten und schaltungen wurden in rauer umgebung und komplexer elektromagnetischer umgebung getestet

Eckwerte
ArtWirtschaft
Entfernung erkennenBündig 10mm (konvention) ,16mm (abgelegen) ;
nicht bündig 15mm (konvention), 25mm
(remote)
InstallationsmethodeBündig / nicht bündig(optional)
SchaltmodusNO + NC
Wiederholte genauigkeit≤5%
Bereich der temperaturdrift≤10%
SignalGelbe LED-kontrollleuchte
Einhaltung von standardsIEC60947-5-2,UL508
Elektrische parameter
Stromversorgung DC10…30V
SignalausgangPNP,NPN
Spannungsbereich10…30V
Spannungsabfall≤2.0V
Ausgangsstrom≤200mA
Leerlaufstrom≤30mA
Reststrom≤100μA
Schaltfrequenz150Hz / 200Hz / 2000Hz
Elektrischer schutzKurzschlussschutz, verpolungsschutz für
stromversorgung
Mechanische parameter
Normalspurplatte30×30mm²
Schalen-/prüfoberflächenmaterialMessing verchromt / PBTP
Verbindungsart2m kabel / stecker
Gewicht (stecker / kabel)150g / 200g
Umgebungsbedingungen
Betriebstemperatur﹣25…+70℃
Lagertemperatur﹣40…+85℃
Luftfeuchtigkeit bei betrieb<98%RH(bei 25℃)
Schutzklasse IP67

Außenabmessungen


                                     Unterputzmontage standardtyp




                                     Nicht bündige montage standardtyp

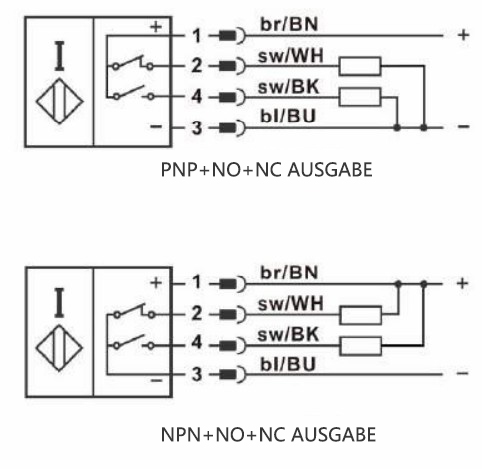

Schaltplan




Broschüren
Handbücher
CAD/CAE
Zertifikat
CB-steckverbinder

M12 gerader steckverbinder

4 pins

Socket-schnittstelle

M12 gerader steckverbinder

5 stiche

Socket-schnittstelle

M12 L steckverbinder

4 pins

Socket-schnittstelle

M12 L steckverbinder

5 stiche

Socket-schnittstelle
