Produkte
M18 serie - Kapazitiv - AC/DC2 draht

M18 serie - Kapazitiv - AC/DC2 draht

Kapazitive näherungsschalter der serie M18 werden in der szene der erkennung nichtmetallischer objekte eingesetzt.
Modellbeispiel : PR10.08-M18C10S2-YF.*

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Funktion & Features

Zylindrisches erscheinungsbild mit durchmesser M18

AC / DC2 draht, verchromtes messing oder PBTP-gehäuse

Der erfassungsabstand beträgt 8mm bündig und 15mm nicht bündig

Mit 360 ° sichtbarer signalausgangsanzeige

Kurzschlussschutzfunktion, verpolungsanschlussschutz

Keine polarität des signalausgangs

Flexible konfiguration, kabel- oder steckerausgang

Durch bis zu 1 million lebensdauererkennungstests

Alle komponenten und schaltungen wurden in rauer umgebung und in komplexen elektromagnetischen umgebungen getestet

Eckwerte
ArtWirtschaft
Entfernung erkennenBündig 8mm,nicht bündig15mm
InstallationsmethodeBündig / nicht bündig(optional)
SchaltmodusNO / NC(optional)
Wiederholte genauigkeit≤5%
Bereich der temperaturdrift≤10%
SignalGelbe LED-kontrollleuchte
Einhaltung von standardsIEC60947-5-2,UL508
Elektrische parameter
Stromversorgung DC10…30V
SignalausgangUnpolarität
Spannungsbereich20…260VAC / 20…260VDC
Spannungsabfall≤2.0V
Ausgangsstrom≤200mA
Leerlaufstrom≤30mA
Reststrom≤100μA
SchaltfrequenzAC:25Hz / DC:40Hz
Elektrischer schutzKurzschlussschutz, stromversorgungsschutz
Mechanische parameter
Normalspurplatte18×18mm²
Schalen-/prüfoberflächenmaterialMessing verchromt / PBTP or PBTP / PBTP
Verbindungsart2m kabel / stecker
Gewicht (stecker / kabel)46g / 160g
Umgebungsbedingungen
Betriebstemperatur﹣25…+70℃
Lagertemperatur﹣40…+85℃
Luftfeuchtigkeit bei betrieb<98%RH(bei 25℃)
Schutzklasse IP67

Außenabmessungen


                                     Unterputzmontage standardtyp




                                     Nicht bündige montage standardtyp

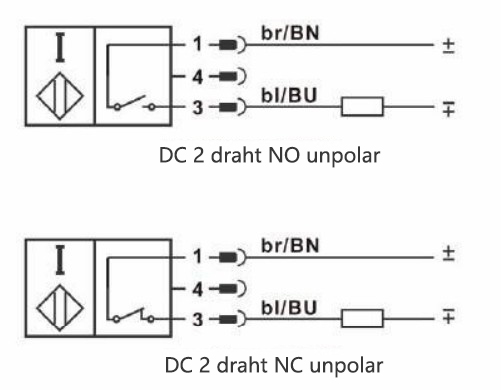

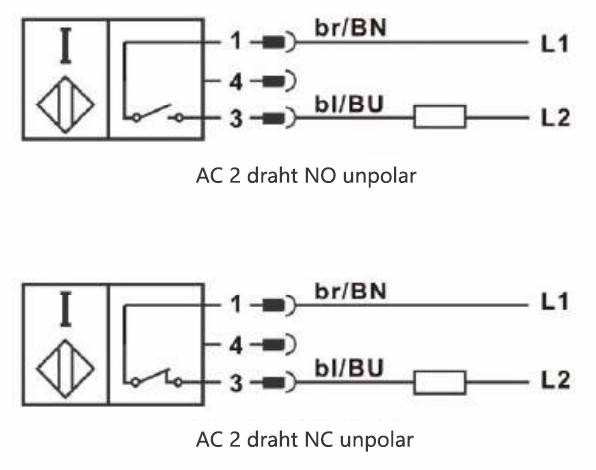

Schaltplan


AC2线接线图~德.jpg   DC2线接线图~德.jpg
