M18 serie - AC2 draht

M18 serie - AC2 draht

M18 derie AC2 draht näherungsschalter werden in der metallurgie, verpackung, holzbearbeitung, maschinenbau usw. Industrie verwendet, der minimale erfassungsabstand beträgt 5mm.
Modellbeispiel : PR01.08-M18A10S2-YE.50800973

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Funktion & Features

Zylindrisches erscheinungsbild mit durchmesser M18

Gehäuse aus verchromtem messing

Der erfassungsabstand beträgt 5mm bündig und 8mm nicht bündig

Mit 360 ° sichtbarer signalausgangsanzeige

Kurzschlussschutzfunktion, verpolungsanschlussschutz

Der signalausgang ist AC-unpolarität

Flexible konfiguration, kabel- oder steckerausgang

Durch bis zu 1 million lebensdauererkennungstests

Alle komponenten und schaltungen wurden in rauer umgebung und in komplexen elektromagnetischen umgebungen getestet

Eckwerte
ArtWirtschaft
Entfernung erkennenNicht bündig 8mm
InstallationsmethodeNicht bündig
SchaltmodusNO
Wiederholte genauigkeit≤5%
Bereich der temperaturdrift≤10%
SignalGelbe LED-kontrollleuchte
Einhaltung von standardsIEC60947-5-2,UL508
Elektrische parameter
Stromversorgung 20…250V AC
SignalausgangAC unpolar
Spannungsabfall≤2.0V
Ausgangsstrom≤200mA
Leerlaufstrom≤30mA
Reststrom≤100μA
Schaltfrequenz25Hz
Elektrischer schutzKurzschlussschutz, stromversorgungsschutz
Mechanische parameter
Normalspurplatte18×18mm²
Schalen-/prüfoberflächenmaterialMessing verchromt / PBTP
Verbindungsart2m kabel
Gewicht (stecker / kabel)46g / 160g
Umgebungsbedingungen
Betriebstemperatur﹣25…+70℃
Lagertemperatur﹣40…+85℃
Luftfeuchtigkeit bei betrieb<98%RH(bei 25℃)
Schutzklasse IP67

Außenabmessungen


                                     Unterputzmontage standardtyp




                                     Nicht bündige montage standardtyp

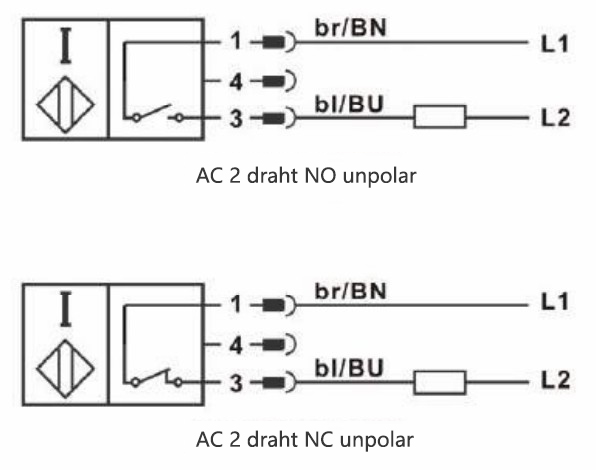

Schaltplan
