M12 serie - Komplett edelstahl - AC2 draht

M12 serie - Komplett edelstahl - AC2 draht

M12 serie alle edelstahl AC2 Linie näherungsschalter wird im allgemeinen in Lebensmitteln, sanitäranlagen, metallurgie, gießen, maschinenbaumaschinen usw. verwendet für Industrien mit besonderen anforderungen beträgt der minimale abtastabstand 2mm.
Modellbeispiel: PR00.02-M12A10S2-SE.*

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Funktion & Features

Zylindrisches aussehen mit durchmesser M12

Ac2 draht, schale und erkennungsoberfläche sind aus edelstahl gefertigt

Entfernung 2...4mm, bündig oder nicht bündig montiert

Mit 360° sichtbarer signalausgangsanzeige

Kurzschlussschutz-funktion, schutz des umgekehrten stromanschlusses

Der signalausgang ist AC nichtpolarität

Flexible konfiguration, kabel- oder steckerausgang

Durch bis zu einer million Lebensdauertests

Alle komponenten und schaltungen wurden in rauer umgebung und komplexer elektromagnetischer umgebung getestet

Eckwerte
TypWirtschaft
Entfernung erkennenBündig 2mm,nicht bündig 4mm
InstallationsmethodeBündig / nicht bündig(optional)
SchaltmodusNO / NC(optional)
Wiederholte genauigkeit≤5%
Bereich der temperaturdrift≤10%
SignalGelbe LED-kontrollleuchte
Einhaltung von standardsIEC60947-5-2,UL508
Elektrische parameter
Stromversorgung DC10…30V
Spannungsbereich20…260VAC
SignalausgangAC nonpolar
Spannungsabfall≤2.0V
Ausgangsstrom≤200mA
Leerlaufstrom≤30mA
Reststrom≤100μA
Schaltfrequenz25Hz
Elektrischer schutzKurzschlussschutz, stromversorgungsschutz
Mechanische parameter
Normalspurplatte12×12mm²
Schalen-/prüfoberflächenmaterialEdelstahl / Edelstahl
Verbindungsart2m kabel / stecker
Gewicht (stecker / kabel)30g / 95g
Umgebungsbedingungen
Betriebstemperatur﹣25…+70℃
Lagertemperatur﹣40…+75℃
Luftfeuchtigkeit bei betrieb<98%RH(bei 25℃)
Schutzklasse IP68 / IP69K

Außenabmessungen


                                     Unterputzmontage standardtyp




                                     Nicht bündige montage standardtyp

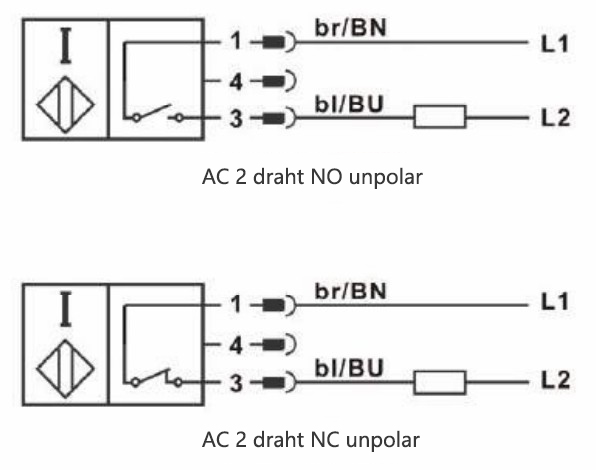

Schaltplan
