M12 serie - DC2 draht

M12 serie - DC2 draht

Näherungsschalter der serie M12 DC2 werden in der metallurgie, verpackung, holzbearbeitung, maschinenbau usw. verwendet in der Industrie beträgt der minimale abtastabstand 2mm.
Modellbeispiel 1: PR00.02-M12D10S2-Y.*
Modellbeispiel 2: PR01.08-M12D10S2-YE.*

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Funktion & Features

Zylindrisches aussehen mit durchmesser M12

Gehäuse aus messing, verchromt

Entfernung 2...4mm, bündig oder nicht bündig montiert

Mit 360° sichtbarer signalausgangsanzeige

Kurzschlussschutz-funktion, schutz des umgekehrten stromanschlusses

Der signalausgang ist DC-nichtpolarität

Flexible konfiguration, kabel- oder steckerausgang

Durch bis zu einer million lebensdauertests

Alle komponenten und schaltungen wurden in rauer umgebung und komplexer elektromagnetischer umgebung getestet

Eckwerte
TypStandard / Economy(optional)
Entfernung erkennenNorm:bündig 2mm (konventionell) , 4mm
(abgelegen);nicht bündig:4mm
Wirtschaft:bündig 4mm , nicht bündig 8mm
InstallationsmethodeBündig / nicht bündig(optional)
SchaltmodusNO / NC(optional)
Wiederholte genauigkeit≤5%
Bereich der temperaturdrift≤10%
SignalGelbe LED-kontrollleuchte
Einhaltung von standardsIEC60947-5-2,UL508
Elektrische parameter
Stromversorgung DC10…30V
SignalausgangDC unpolar
Spannungsbereich10…60V
Spannungsabfall≤2.0V
Ausgangsstrom≤200mA
Leerlaufstrom≤30mA
Reststrom≤100μA
Schaltfrequenz500Hz / 1000Hz / 2000Hz / 3000Hz
Elektrischer schutzKurzschlussschutz, stromversorgungsschutz
Mechanische parameter
Normalspurplatte12×12mm²
Schalen-/prüfoberflächenmaterialNorm:edelstahl / PA12
Wirtschaft:messing verchromt / PBTP
Verbindungsart2m kabel / stecker
Gewicht (stecker / kabel)30g / 95g
Umgebungsbedingungen
Betriebstemperatur﹣25…+70℃
Lagertemperatur﹣40…+75℃
Luftfeuchtigkeit bei betrieb<98%RH(bei 25℃)
Schutzklasse IP67

Außenabmessungen


                                     Unterputzmontage standardtyp




                                     Nicht bündige montage standardtyp

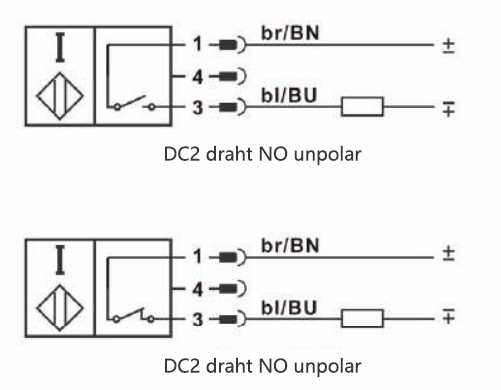

Schaltplan
