M08 serie - DC2 draht

M08 serie - DC2 draht

Drahtnäherungsschalter der serie M08 DC2, mit starker vielseitigkeit, wird in der metallurgie, verpackung, holzbearbeitung, maschinenbau usw. verwendet In der industrie beträgt der minimale abtastabstand 2mm.
Modellbeispiel: PR00.02-M08D10S2-YE.*

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Funktion & Features

M8 durchmesser gewinde zylindrisches aussehen

Gehäuse aus edelstahl

Entfernung 2...4mm, bündig oder nicht bündig montiert

Mit 360° sichtbarer signalausgangsanzeige

Kurzschlussschutz-funktion, schutz des umgekehrten stromanschlusses

Der signalausgang ist DC-nichtpolarität

Flexible konfiguration,

Kabel- oder steckerausgang

Durch bis zu einer million lebensdauertests

Alle komponenten und schaltungen wurden in rauer umgebung und komplexer elektromagnetischer umgebung getestet

Eckwerte
TypStandard / Economy(optional)
Entfernung erkennenStandard: bündig 2mm , nicht bündig 2.5mm
Wirtschaft:bündig 2mm , nicht bündig 4mm
InstallationsmethodeBündig / nicht bündig(optional)
SchaltmodusNO / NC(optional)
Wiederholte genauigkeit≤5%
Bereich der temperaturdrift≤10%
SignalGelbe LED-kontrollleuchte
Einhaltung von standardsIEC60947-5-2,UL508
Elektrische parameter
Stromversorgung DC10…30V
SignalausgangDC nonpolar
Spannungsbereich10…60V
Spannungsabfall≤2.0V
Ausgangsstrom≤200mA
Leerlaufstrom≤30mA
Reststrom≤100μA
Schaltfrequenz500Hz / 1000Hz / 5000Hz
Elektrischer schutzKurzschlussschutz, stromversorgungsschutz
Mechanische parameter
Normalspurplatte8×8mm²
Schalen-/prüfoberflächenmaterialEdelstahl / PA12
Verbindungsart2m kabel / stecker
Gewicht (stecker / kabel)12g / 70g
Umgebungsbedingungen
Betriebstemperatur﹣25…+70℃
Lagertemperatur﹣40…+75℃
Luftfeuchtigkeit bei betrieb<98%RH(bei 25℃)
Schutzklasse IP67

Außenabmessungen


                                     Unterputzmontage standardtyp




                                     Nicht bündige montage standardtyp

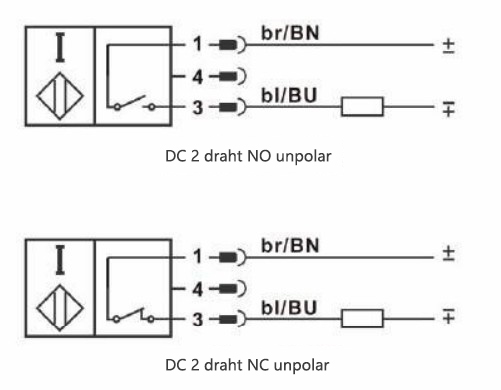

Schaltplan




Broschüren
Handbücher
CAD/CAE
Zertifikat
CB-steckverbinder

M8 gerader stecker

3 pins

Socket-schnittstelle

M8 gerader stecker

4 pins

Socket-schnittstelle

M12 gerader steckverbinder

4 pins

Socket-schnittstelle

M12 gerader steckverbinder

5 stiche

Socket-schnittstelle

M12 L steckverbinder

4 pins

Socket-schnittstelle

M12 L steckverbinder

5 stiche

Socket-schnittstelle
