Produkte
M04 serie- DC2 draht

M04 serie- DC2 draht

Der DC2-drahtnäherungsschalter der M04-serie wird in speziellen szenen auf engstem raum eingesetzt, und der minimale erfassungsabstand beträgt 0,6 mm.
Modellbeispiel: PR00.R6-M04D10Y8-Y.*

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Funktion & Features

M4 durchmesser gewinde zylindrisches aussehen

Gehäuse aus edelstahl

Sensorabstand ist 0.6mm, bündig mit nicht bündiger Installation

Mit 360°sichtbarer signalausgangsanzeige

Kurzschlussschutz-funktion, schutz des umgekehrten stromanschlusses

Der signalausgang ist DC-nichtpolarität

Flexible konfiguration,kabel-oder flachbandanschluss

Durch bis zu einer million Lebensdauertests

Alle komponenten und schaltungen wurden in rauer umgebung und komplexer elektromagnetischer umgebung getestet

Eckwerte
TypStandard / Economy(optional)
Entfernung erkennenBündig 0.6mm
InstallationsmethodeBündig / nicht bündig(optional)
SchaltmodusNO / NC(optional)
Wiederholte genauigkeit≤5%
Bereich der temperaturdrift≤10%
SignalGelbe LED-kontrollleuchte
Einhaltung von standardsIEC60947-5-2,UL508
Elektrische parameter
Stromversorgung DC10…30V
SignalausgangDC nonpolar
Spannungsbereich7.5…9V
Spannungsabfall≤2.0V
Ausgangsstrom≤200mA
Leerlaufstrom≤30mA
Reststrom≤100μA
Schaltfrequenz10000Hz
Elektrischer schutzKurzschlussschutz, stromversorgungsschutz
Mechanische parameter
Normalspurplatte4.5×4.5mm²
Schalen-/prüfoberflächenmaterialEdelstahl / PA12
Verbindungsart2m draht / M8 mit drahtstecker
Gewicht (stecker / kabel)5g / 32g
Umgebungsbedingungen
Betriebstemperatur﹣25…+70℃
Lagertemperatur﹣40…+75℃
Luftfeuchtigkeit bei betrieb<98%RH(bei 25℃)
Schutzklasse IP67

Außenabmessungen

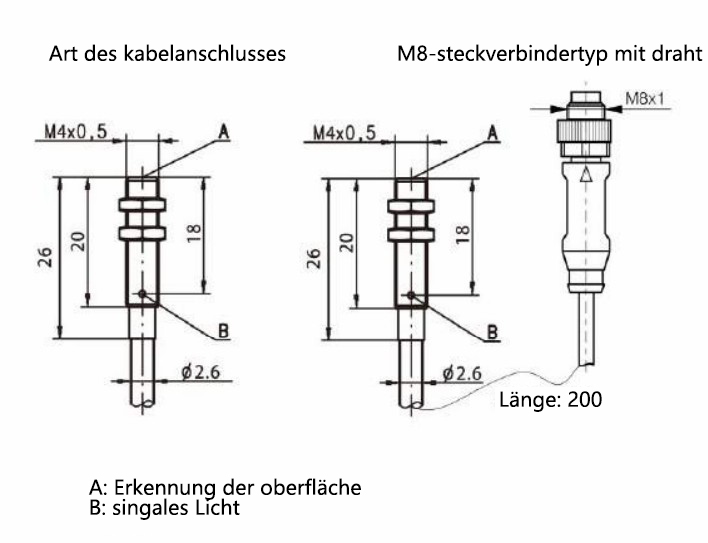

                                      standard

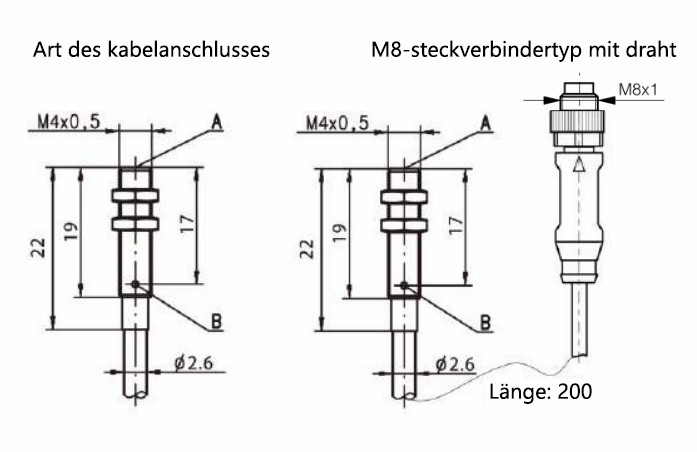

                                      Wirtschaft

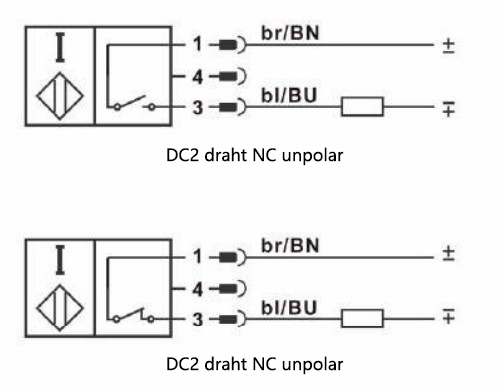

Schaltplan


DC2线接线图 ~德.jpg
