Φ03 serie  - DC3 draht

Φ03 serie - DC3 draht

Der DC3-drahtnäherungsschalter der serie Φ03 wird in speziellen szenarien mit engem raum und dem minimalen induktionsabstand von 0,6mm eingesetzt.
Modellbeispiel 1: PR00.R6-Φ03N10S2-Y.*
Modellbeispiel 2: PR00.01-Φ03P10S2-Y.*

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Funktion & Features

Durchmesser Φ3 glattes zylindrisches aussehen

Gehäuse aus edelstahl

Entfernung 0.6...1.0mm, bündig und nicht bündig Installation

Mit 360° sichtbarer signalausgangsanzeige

Kurzschlussschutz-funktion, schutz des umgekehrten stromanschlusses

Der signalausgang ist PNP oder NPN

Flexible konfiguration, kabel- oder steckerausgang

Durch bis zu einer million lebensdauertests

Alle komponenten und schaltungen wurden in rauer umgebung und komplexer elektromagnetischer umgebung getestet

Eckwerte
TypeStandard / Economy(optional)
Entfernung erkennenBündig 0.6mm (Konvention) ,1.0mm (remote)
InstallationsmethodeBündig / ungeschirmt(optional)
SchaltmodusNO / NC(optional)
Wiederholte genauigkeit≤5%
Bereich der temperaturdrift≤10%
SignalGelbe LED-kontrollleuchte
Einhaltung von standardsIEC60947-5-2,UL508
Elektrische parameter
Stromversorgung 10…30V DC
SignalausgangPNP,NPN
Spannungsbereich≤2.0V
Ausgangsstrom≤200mA
Leerlaufstrom≤30mA
Reststrom≤100μA
Schaltfrequenz2000Hz / 3000Hz / 5000Hz
Elektrischer schutzKurzschlussschutz, stromversorgungsschutz
Mechanische parameter
Normalspurplatte4.5×4.5mm²
Schalen-/prüfoberflächenmaterialEdelstahl / PA12
Verbindungsart2m kabel / M8 mit drahtstecker
Gewicht (stecker / kabel)5g / 32g
Umgebungsbedingungen
Betriebstemperatur﹣25…+70℃
Lagertemperatur﹣40…+75℃
Luftfeuchtigkeit bei betrieb<98%RH(bei 25℃)
Schutzklasse IP67

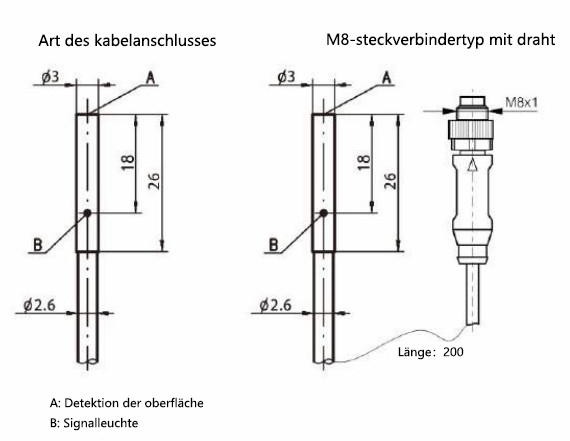

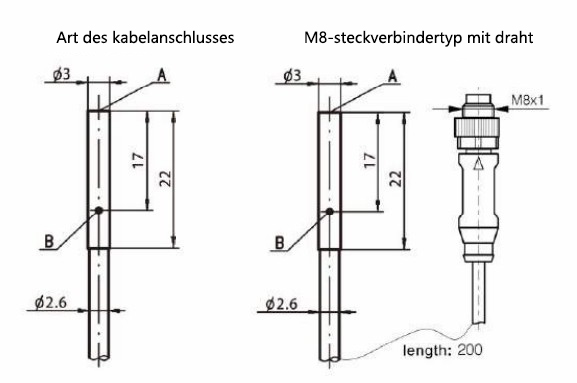

Außenabmessungen


                                      standard



                                      Wirtschaft




                                      Komprimierungstyp

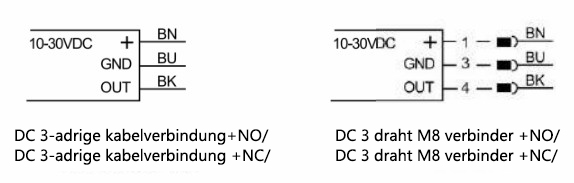

Schaltplan


DC3线接线图 ~德.jpg


Broschüren
Handbücher
CAD/CAE
Zertifikat
CA-kabel

CA-8P3-G2

Flexibles PVC-anschlusskabel mit M8-stecker.

M8 anschlusskabel, kabellänge 2m

Der stecker ist eine gerade struktur mit 3 pins

Ausgezeichnete verschleißfeste kunststoffschale

Reiner kupferkontaktanschluss

Mit sicherungsmuttern

Eine erhöhte steckdosenkonstruktion für einfachen anschluss

CA-8P3-G5

Flexibles PVC-anschlusskabel mit M8-stecker.

M8 anschlusskabel, kabellänge 5m

Der stecker ist eine gerade struktur mit 3 Pins

Ausgezeichnete verschleißfeste kunststoffschale

Reiner kupferkontaktanschluss

Mit sicherungsmuttern

Eine erhöhte steckdosenkonstruktion für einfachen anschluss

CA-8P3-G10

Flexibles PVC-anschlusskabel mit M8-stecker.

M8 anschlusskabel, kabellänge 10m

Der stecker ist eine gerade struktur mit 3 pins

Ausgezeichnete verschleißfeste kunststoffschale

Reiner kupferkontaktanschluss

Mit sicherungsmuttern

Eine erhöhte steckdosenkonstruktion für einfachen anschluss

CA-8P4-G2

Flexibles PVC-anschlusskabel mit M8-stecker.

M8 anschlusskabel, kabellänge 2m

Der stecker ist eine gerade struktur mit 4 pins

Ausgezeichnete verschleißfeste kunststoffschale

Reiner kupferkontaktanschluss

Mit sicherungsmuttern

Eine erhöhte Steckdosenkonstruktion für einfachen anschluss

CA-8P4-G5

Flexibles PVC-anschlusskabel mit M8-stecker.

M8 anschlusskabel, kabellänge 5m

Der stecker ist eine gerade struktur mit 4 Pins

Ausgezeichnete verschleißfeste kunststoffschale

Reiner kupferkontaktanschluss

Mit sicherungsmuttern

Eine erhöhte Steckdosenkonstruktion für einfachen anschluss

CA-8P4-G10

Flexibles PVC-anschlusskabel mit M8-stecker.

M8 anschlusskabel, kabellänge 10m

Der stecker ist eine gerade struktur mit 4 pins

Ausgezeichnete verschleißfeste kunststoffschale

Reiner kupferkontaktanschluss

Mit sicherungsmuttern

Eine erhöhte steckdosenkonstruktion für einfachen anschluss

CA-8P3L-G2

Flexibles PVC-anschlusskabel mit M8-stecker.

M8 anschlusskabel, kabellänge 2m

Der Stecker ist L-förmig mit 3 pins

Ausgezeichnete verschleißfeste kunststoffschale

Reiner kupferkontaktanschluss

Mit sicherungsmuttern

Eine erhöhte steckdosenkonstruktion für einfachen anschluss

CA-8P3L-G5

Flexibles PVC-anschlusskabel mit M8-stecker.

M8 anschlusskabel, kabellänge 5m

Der stecker ist L-förmig mit 3 pins

Ausgezeichnete verschleißfeste kunststoffschale

Reiner kupferkontaktanschluss

Mit sicherungsmuttern

Eine erhöhte steckdosenkonstruktion für einfachen anschluss

CA-8P3L-G10

Flexibles PVC-anschlusskabel mit M8-stecker.

M8 anschlusskabel, kabellänge 10m

Der stecker ist L-förmig mit 3 pins

Ausgezeichnete verschleißfeste kunststoffschale

Reiner kupferkontaktanschluss

Mit sicherungsmuttern

Eine erhöhte steckdosenkonstruktion für einfachen anschluss

CA-8P4L-G2

Flexibles PVC-anschlusskabel mit M8-stecker.

M8 anschlusskabel, kabellänge 2m

Der stecker ist L-förmig mit 4 Pins

Ausgezeichnete verschleißfeste kunststoffschale

Reiner kupferkontaktanschluss

Mit sicherungsmuttern

Eine erhöhte steckdosenkonstruktion für einfachen anschluss

CA-8P4L-G5

Flexibles PVC-anschlusskabel mit M8-stecker.

M8 anschlusskabel, kabellänge 5m

Der stecker ist L-förmig mit 4 Pins

Ausgezeichnete verschleißfeste kunststoffschale

Reiner kupferkontaktanschluss

Mit sicherungsmuttern

Eine erhöhte steckdosenkonstruktion für einfachen anschluss

CA-8P4L-G10

Flexibles PVC-anschlusskabel mit M8-stecker.

M8 anschlusskabel, kabellänge 10m

Der stecker ist L-förmig mit 4 Pins

Ausgezeichnete verschleißfeste kunststoffschale

Reiner kupferkontaktanschluss

Mit sicherungsmuttern

Eine erhöhte steckdosenkonstruktion für einfachen anschluss
