FD100.10B-58X2

FD100.10B-58X2

FD100.10B-58X2 inkrementeller halbluftwellengeber kann in servomotor, aufzug, industrieroboter, industrielle automatisierungssteuerung produktionslinie, etc. verwendet werden.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Hochleistungs-drehgeber mit allgemeinen abmessungen, außendurchmesser von 58mm

Die ausgangsimpulszahl kann 4096 erreichen, wenn sie normal ist, höhere impulszahl kann angepasst werden

Der signalausgangsmodus ist push-pull-ausgang und RS422

Mit glascodeplatte kann ein ausgangsimpuls mit höherer auflösung erzeugt werden

Kurzschlussschutz

Eckwerte
Außendurchmesser58mm
Durchmesser der halbluftbuchse10mm，12mm
Maximale drehzahl12000 r
Take krönung——
Anlaufmoment＜2Ncm
Moment der konditionierung＜25gcm2
Elektrische parameter
Stromversorgung5…30VDC；5VDC
Ausgabe singal5…30VDC：Push-pull；5VDC：RS422
ArbeitsstromPush-pull：30mA；RS422：20mA
Entschließung100，300，360，500，512，600，1000，1024，
1200，1500，2000，2048，2500，3600，
4096
Häufigkeit der ausgabeMax 300KHz
Elektrische SchnittstelleKabel anzapfen：8×0.08mm²，0.5m
Verbindung：M23，12pin（Spezifisch）
Mechanische parameter
Einen frankie——
MaterialsShell：AL；Frank：AL；Achsenführung: Edelstahl
GewichtEtwa 300g
Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ
ÜberspannungsabdrückungIEC 68-2-27；200m/s² 3ms
Umgebungsbedingungen
Betriebstemperatur﹣20…+80℃ (Allgemeines）
﹣40…+80℃ (Spezifisch)（Typ der hohen
Temperatur kann besonders angefertigt werden）
Lagertemperatur﹣40…+85℃
SchutzklasseIP54 / IP67

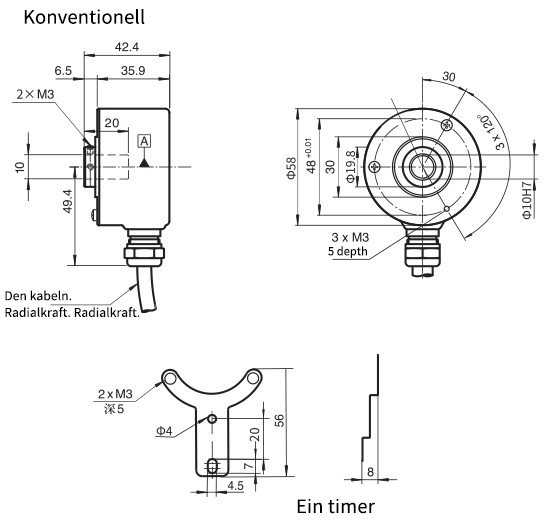

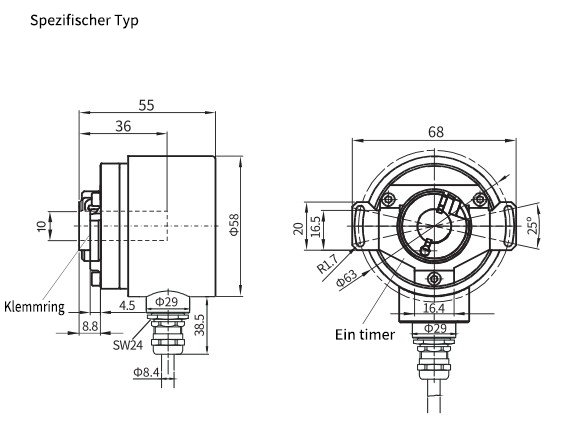

Außenabmessungen

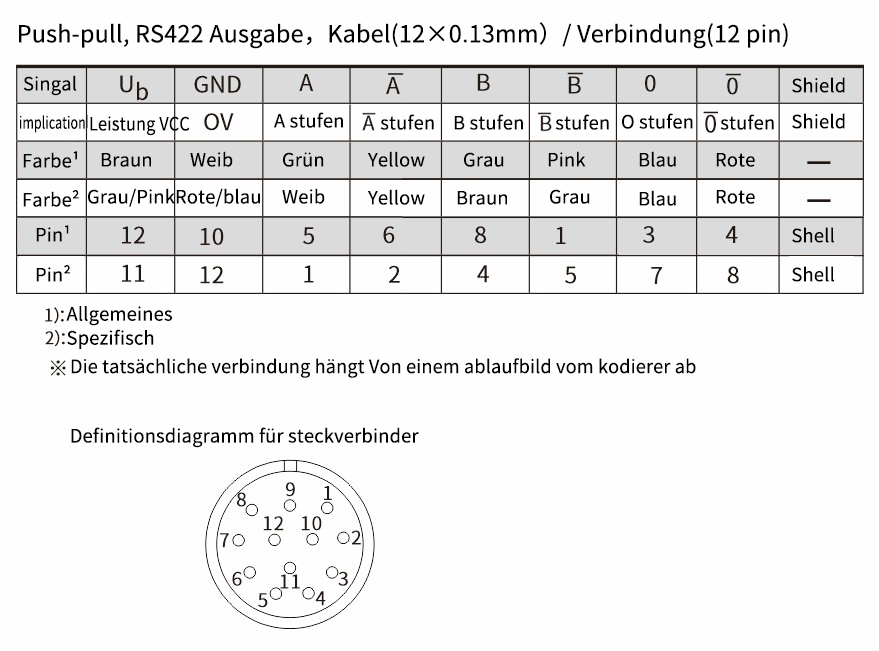

Schaltplan
