FD100.10B-76X1

FD100.10B-76X1 inkrementaler hohlwellengeber kann im servomotor, aufzug verwendet werden,industrieroboter, industrielle automatisierungssteuerung produktionslinie, etc.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte Rückgabe

Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör

Funktion & Features

Hochleistungs-drehgeber mit größeren abmessungen, außendurchmesser von 76mm

Buchsendurchmesser in 8...28 mm

Die ausgangsimpulszahl kann bis zu 10000 betragen, wenn es normal ist, höhere impulszahl kann angepasst werden

Der signalausgangsmodus ist push-pull-ausgang oder RS422-ausgang

Kurzschlussschutz

Eckwerte

Outside diameter76mm

Shaft sleeve diameter8mm，10mm，12mm，14mm，16mm，20mm，
24mm，25mm，28mm

Maximum speed of revolution6000 r

Maximum shaft load——

Starting torque＜8Ncm

Moment of inertia＜35gcm2

Elektrische parameter

Stromversorgung5…30VDC；5VDC

Ausgabe singal5…30VDC：Push-pull；5VDC：RS422

ArbeitsstromPush-pull：30mA；RS422：20mA

Entschließung100，300，360，500，512，600，1000，1024，
1200，1500，2000，2048，2500，3600，
4096，5000，8192，10000

Häufigkeit der ausgabeMax 300KHz

Elektrische SchnittstelleKabel anzapfen：12×0.08mm²，0.5m
Verbindung：M23，12 pin（spezifisch）

Mechanische parameter

Einen frankie——

MaterialsShell：AL；Frank：AL；Achsenführung: Edelstahl

GewichtEtwa 500g

Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ

ÜberspannungsabdrückungIEC 68-2-27；300m/s² 3ms

Umgebungsbedingungen

Betriebstemperatur﹣40…+80℃

Lagertemperatur﹣40…+85℃

SchutzklasseIP54 / IP65

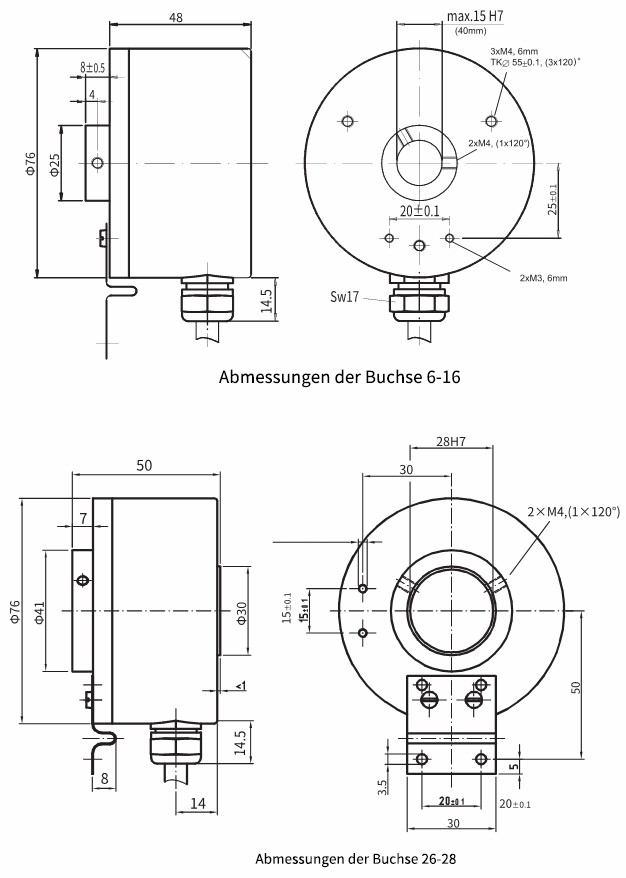

Außenabmessungen

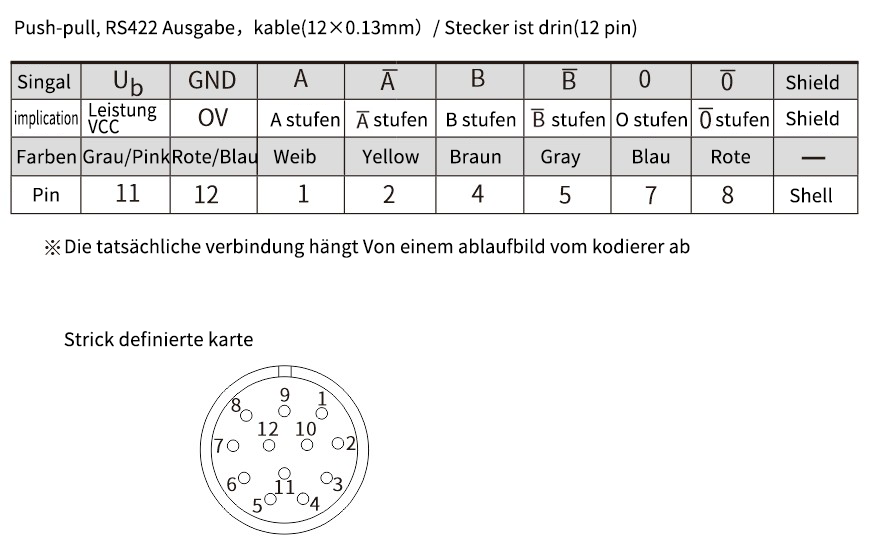

Schaltplan

FD100.10B-76X1接线图-德 -.png
