FD100.10B-78X0

FD100.10B-78X0

FD100.10B-78X0 inkrementeller vollwellencoder kann im servomotorfeld verwendet werden,aufzugsfeld, industrieroboterbereich,industrieautomationssteuerungslinienfeld, etc.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Hochleistungs-drehgeber mit allgemeinen abmessungen, 78mm außendurchmesser

Ausgangswellenlast ist groß, axial/radial bis 60/120N

Die ausgangsimpulsnummer kann 5000 erreichen, wenn es normal ist, höhere Impulszahl kann angepasst werden

Der signalausgangsmodus ist push-pull-ausgang oder RS422-ausgang

Verwendung von glaskennzeichen, kann eine höhere auflösung ausgangsimpuls erzeugen

Kurzschlussschutz

Eckwerte
Außendurchmesser78mm
Wellendurchmesser10mm
Höchstdrehzahl5000 r
Take krönungAxial/radial：50N / 80N
Anlaufmoment＜2Ncm
Moment der konditionierung＜25gcm2
Elektrische parameter
Stromversorgung10…30VDC；5VDC
Ausgabe singal10…30VDC：Push-pull； 5VDC：RS422
ArbeitsstromPush-pull：30mA；RS422：20mA
Entschließung100，300，360，500，512，1000，1024，1200，
1500，1800，2048，2500，3600，4096，
5000
Häufigkeit der ausgabeMax 300KHz
Elektrische SchnittstelleKabel anzapfen：12×0.08mm²，0.5m
Verbindung：M23，12pin
Mechanische parameter
Einen frankieSpannplane / Synchronflansch
MaterialsShell：AL；Frank：AL；Achsenführung: Edelstahl
GewichtEtwa 310g
Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ
ÜberspannungsabdrückungIEC 68-2-27；300m/s² 3ms
Umgebungsbedingungen
Betriebstemperatur﹣40…+110℃
Lagertemperatur﹣42…+115℃
SchutzklasseIP67

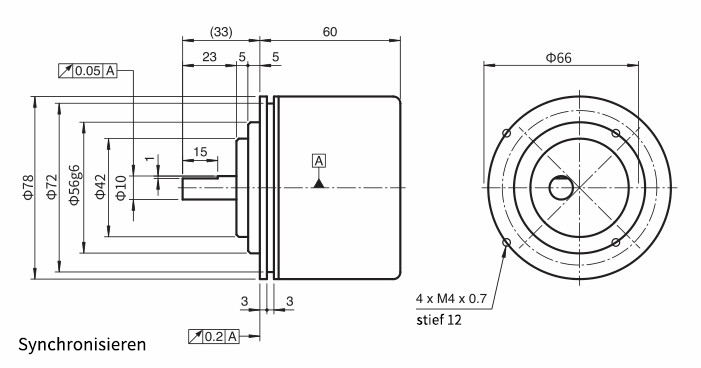

Außenabmessungen
