FD100.10A-48X1

FD100.10A-48X1 inkrementaler hohlwellengeber kann im servomotor, aufzug, Industrieroboter verwendet werden, Industrieautomationssteuerung produktionslinie, etc.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte Rückgabe

Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör

Funktion & Features

Kompakter und wirtschaftlicher encoder, nur 48mm durchmesser

Inkrementeller hohlwellengeber

Die ausgangsimpulsnummer kann 2500 erreichen

Der signalausgang modus ist RS422 ausgang

Nehmen sie metallkennzeichen an, can bear higher strength load

Short circuit protection

Eckwerte

Außendurchmesser48mm

Wellendurchmesser8mm

Maximale drehzahl.6000 r

Take krönung——

Anlaufmoment＜1Ncm

Moment der konditionierung＜5gcm²

Elektrische parameter

Stromversorgung5VDC

Ausgabe singalRS422

ArbeitsstromRS422：20mA

Entschließung1000，1024，2000，2048， 2500

Häufigkeit der ausgabeMax 100KHz

Elektrische SchnittstelleKabel anzapfen：14×0.08mm²

Mechanische parameter

Einen frankie——

MaterialsShell：PBTB；Welle: Edelstahl

GewichtEtwa 280g

Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ

ÜberspannungsabdrückungIEC 68-2-27；200m/s² 3ms

Umgebungsbedingungen

Betriebstemperatur﹣20…+80℃

Lagertemperatur﹣25…+85℃

SchutzklasseIP54

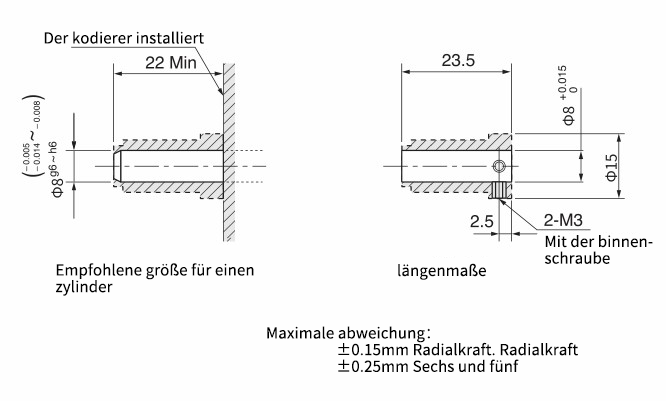

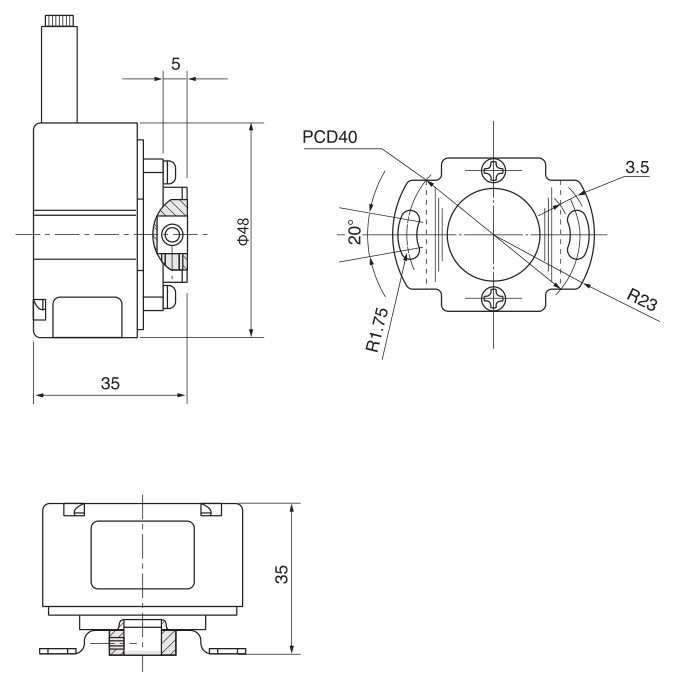

Außenabmessungen

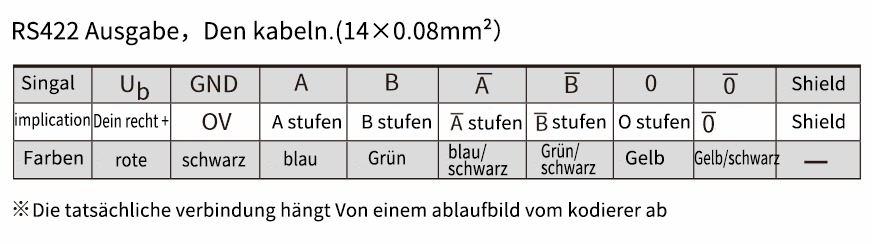

Schaltplan
