FD100.10A-40X0

FD100.10A-40X0

FD100.10A-40X0 inkrementeller festwellencoder kann im servomotorfeld, aufzugsfeld verwendet werden,industrieroboter feld, industrieautomationssteuerung produktionslinie feld, etc.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Kompakter und wirtschaftlicher encoder, nur 40mm durchmesser

Inkrementeller vollwellencoder

Die anzahl der ausgangsimpulse kann bis zu 3600 betragen, wenn es normal ist

Der signalausgang modus ist push-pull ausgang

Nehmen sie metallkennzeichen an, kann höhere festigkeitslast tragen

Kurzschlussschutz

Eckwerte
Außendurchmesser40mm
Wellendurchmesser6mm
Maximale drehzahl.6000 r
Take krönungAn achse und radialkraft：20N / 30N
Anlaufmoment＜0.5Ncm
Moment der konditionierung＜1gcm2
Elektrische parameter
Stromversorgung5…30VDC
Ausgabe singal5…30VDC：push-pull
ArbeitsstromPush-pull：30mA
Entschließung10，20，30，40，50，60，100，200，360，
400，500，600，800，1000，1024，1200，
1500，1800，2000，2048，2500
Häufigkeit der ausgabeMax 100KHz
Elektrische SchnittstelleKabel anzapfen：5×0.08mm²，0.5m
Mechanische parameter
Einen frankieSpannflansche
MaterialsShell：AL；Frank：AL；Welle: Edelstahl
GewichtEtwa 100g
Anti-VibrationIEC 68-2-6；100m/s² 10…2000HZ
ÜberspannungsabdrückungIEC 68-2-27；200m/s² 3ms
Umgebungsbedingungen
Betriebstemperatur﹣10…+70℃
Lagertemperatur﹣25…+85℃
SchutzklasseIP54

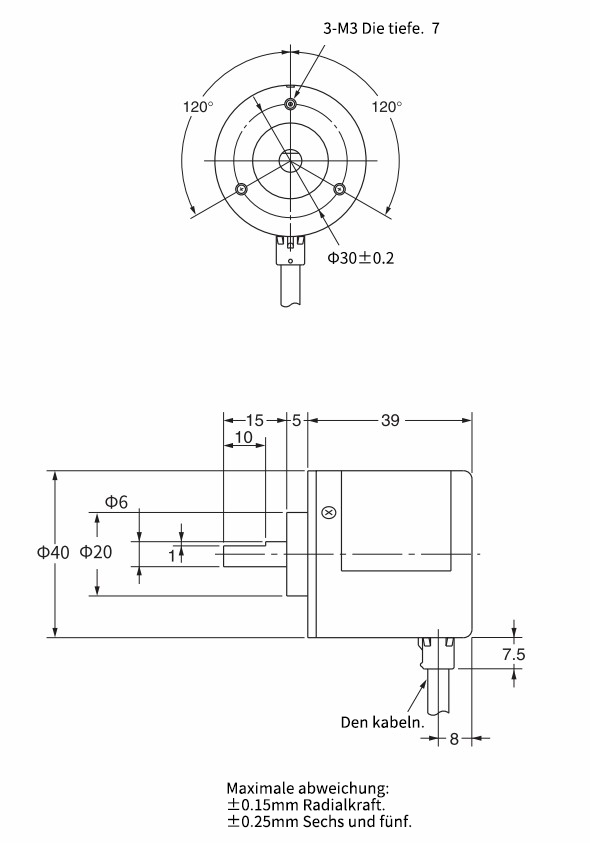

Außenabmessungen

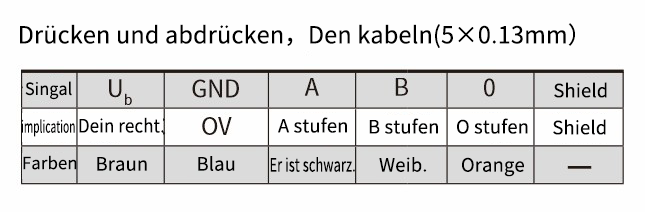

Schaltplan

FD100.10A-40X0接线图-德 .png
