FD-EHC

FD-EHC

FD-EHC cantilever gravitationssensor wird hauptsächlich auf chargenkontrollsystem, plattformwaage usw. angewendet.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Die nennlast beträgt 0.1，0.15，0.2，0.25，0.3，0.5，0.75，1，1.5，2，2.5

Empfindlichkeit 2.0±0.002mV/V (0.1...0.3T)；3.0±0.003mV/V (0.5...10T）

Genauigkeitsklasse C2/C3

Nennspannung 5...12VDC

Maximale anregungsspannung 15VDC

Eingangsimpedanz 400±20Ω

Ausgangsimpedanz 352±3Ω

Isolationsbeständigkeit≥5000MΩ

Eckwerte
Nennlast 0.1，0.15，0.2，0.25，0.3，0.5，0.75，1，1.5，
2，2.5，3，5，7.5，10T
Genauigkeitsklasse C2/C3
Empfindlichkeit 0.1…0.3T：2.0±0.002mV/V
0.5…10T：3.0±0.003mV/V
Linearer fehler ±0.03%F.S
Hysterese-fehler ±0.03%F.S
Creep (30 minuten) ±0.02%F.S
Nulltemperatur-effekt ±0.02%F.S/10℃
Temperatureffekt auf die empfindlichkeit ±0.02%F.S/10℃
Sicherheitsbelastung 150%F.S
Bruchlast 200%F.S
Elektrische parameter
Nennerregungsspannung 5…12VDC
Max. erregerspannung 15VDC
Eingangsimpedanz 400±20Ω
Ausgangsimpedanz 352±3Ω
Isolationswiderstand ≥5000MΩ
Mechanische parameter
MaterialStahllegierung
Kabel Länge kann angepasst werden
Umgebungsbedingungen
Nenntemperatur ﹣10…+40℃
Betriebstemperatur ﹣30…+70℃
Schutzklasse 0.1…0.75T：IP67
1…10T：IP68

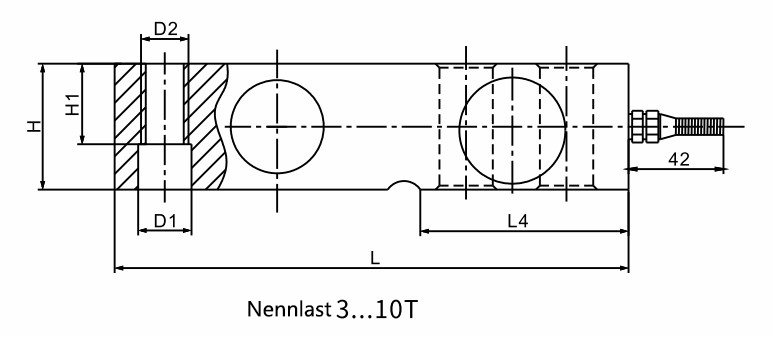

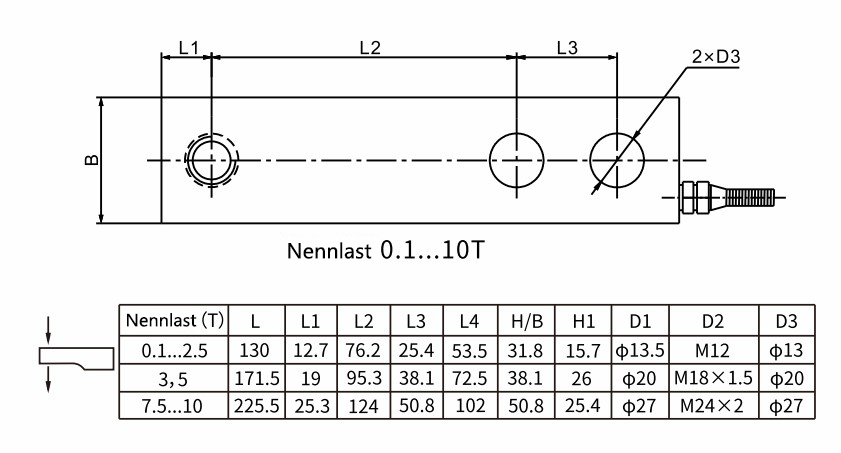

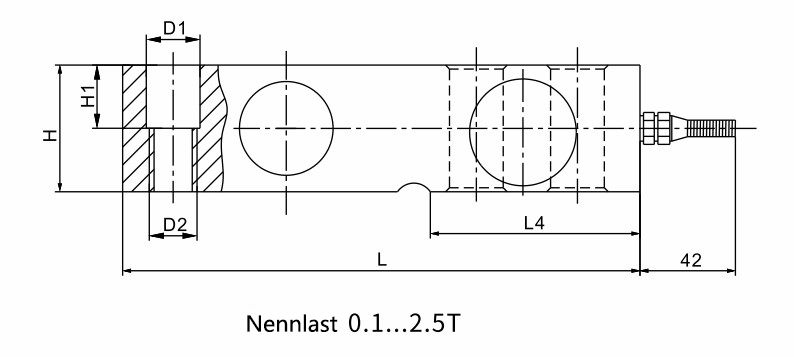

Außenabmessungen

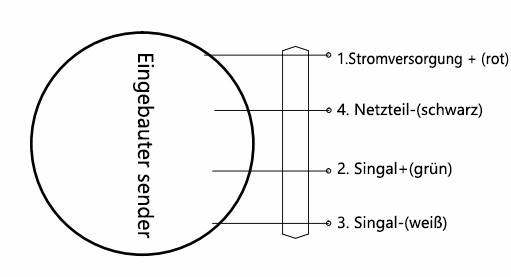

Schaltplan
