Produkte
FD-EC5

FD-EC5

FD-EC säulen-schwerkraftsensor wird hauptsächlich für bodenwaage, schienenwaage, LKW-waage, achsgewichtswage, materialturmwegewicht usw. verwendet.

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Funktion & Features

Die nennlast beträgt 5T

Empfindlichkeit 3.0002mV/V

Der genauigkeitsgrad ist 0.03

Nullsaldo 0.32% F.S

Nennspannung 10...12VDC

Maximale anregungsspannung 15VDC

Eingangsimpedanz 400±20Ω

Ausgangsimpedanz 352±3Ω

Isolationsbeständigkeit≥5000mΩ

Eckwerte
Nennlast 5T
Genauigkeitsklasse 0.03
Empfindlichkeit 3.0002mV/V
Gesamtfehler ±0.1%F.S
Creep (30 minuten) ±0.1%F.S
Zero balance0.32%F.S
Nulltemperatur-effekt ±0.05%F.S/10℃
Einfluss der ausgangstemperatur±0.05%F.S/10℃
Sicherheitsbelastung 150%F.S
Bruchlast 200%F.S
Elektrische parameter
Nennerregungsspannung 10…12VDC
Max. erregerspannung 15VDC
Eingangsimpedanz 400±20Ω
Ausgangsimpedanz 352±3Ω
Isolationswiderstand ≥5000MΩ
Mechanische parameter
MaterialStahllegierung
Kabel Φ5,Länge kann angepasst werden
Umgebungsbedingungen
Betriebstemperatur ﹣30…+70℃
Schutzklasse IP67

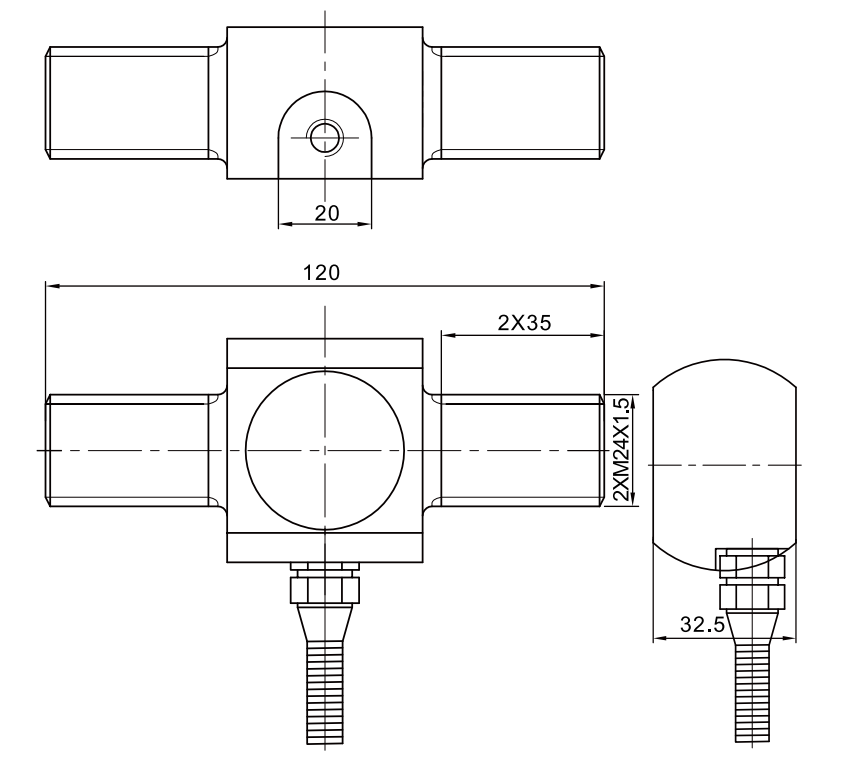

Außenabmessungen

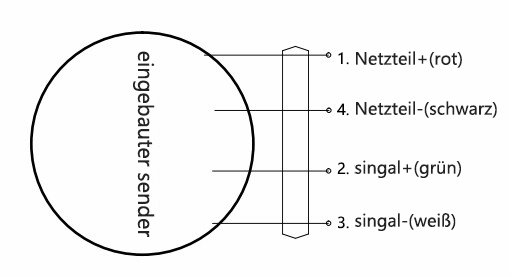

Schaltplan








Broschüren
Handbücher
CAD/CAE
Zertifikat
