PQ10
PQ10
PQ10

PQ10

PQ10 spiegelreflexionstyp optoelektronischer schalter, kann in verpackung, Logistik, maschinen verwendet werden fertigung und andere bereiche.
Modellbeispiel: PQ10.21P24P.*

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Die erfassungsentfernung ist lang, bis zu 30m

DC-leistungsaufnahme (10...30VDC)

Sichtbare rote LED verwenden

Spezifischer reflektor, erfassungsabstand bis zu 50m

2 digitale schaltausgänge

Mit Signalausgangsanzeigeleuchte

Eckwerte
Erfassungsbereich 0…30m，mit reflektor
Reflektor 300×300mm
Lichtquelle Rote LED
LED-lichtwellenlänge 630nm
Wellenform des übertragenen signals Puls
LED-Gruppe Freiheitsgruppe (nach EN62471)
Schaltfrequenz 500Hz
Antwortzeit 1ms
Verzögerung 300ms
LED numberZwei lichtstrahlen
Elektrische parameter
Stromversorgung 10…30V DC
Restwelligkeit 0…15%；von UB
Offenen strom 20mA（max)
Digitale schaltmengenausgangsnummer2 way
Typ der schaltausgangsspannung DC
Maximaler schaltstrom 100mA
Schaltspannung Niedrig：≤2V；Hoch：≥（UB-2V)
Schaltausgang 1 Transistor, PNP, licht an, anschluss 1, pin 4
konfiguration
Schaltausgang 2Transistor, PNP, dark on, anschluss 1, pin 2
konfiguration
Mechanische parameter
Schalenmaterial Plastik，PC-PBT
Material der linsenabdeckung Plastik（PMMA）
Verbindungsart 4 pin connector
Schalenfarbe Rote
Größe 20.5mm×76.3mm×44mm（W×H×L）
Gewicht Über 60g
Umgebungsbedingungen
Betriebstemperatur ﹣40…+60℃
Lagertemperatur ﹣40…+70℃
Schutzklasse IP67

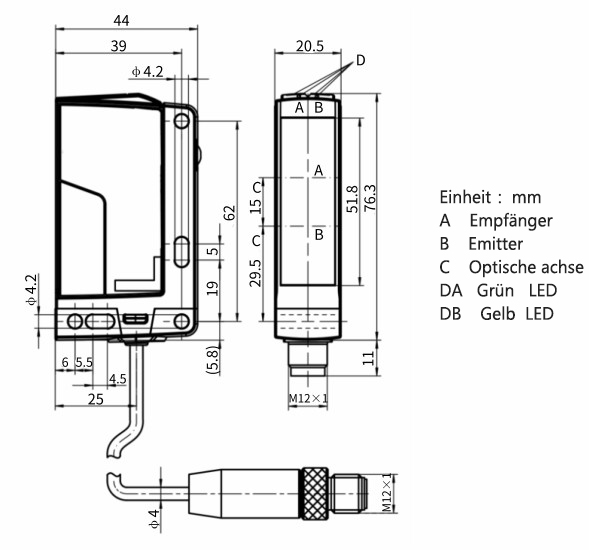

Außenabmessungen

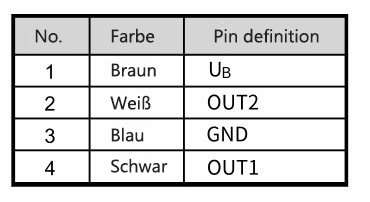

Schaltplan





Broschüren
Handbücher
CAD/CAE
Zertifikat
Reflektor
PQC7.AR1

PQC7.AR1

Standard-reflektor

PMMA-material

Bei verwendung des reflektors beträgt der erfassungsabstand bis zu 30 m

Montagehalterung
PQA6.AL25

PQA6.AL25

Geeignet für PQ10 lichtschranke
