PQ03C

PQ03C

PQ03C ultrakleiner optoelektronischer schalter mit hintergrundausblendung kann in verpackungen verwendet werden, logistik, maschinenbau und andere bereiche.
Modellbeispiel: PQ03C.41PS2Y.*

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Erfassungsabstand: hintergrundausblendung typ 5...300mm, spiegelreflexion typ 2m

Kleinformat

Die reaktionsgeschwindigkeit beträgt 0,5 ms

Nicht beeinflusst durch hintergrund, schwarz-weiß-objekterkennungsgenauigkeit von 0,5 mm

Empfindlichkeit einstellbar

Starke anti-Interferenz-fähigkeit

Eckwerte
Erfassungsabstand Hintergrundausblendung:5...300 mm
Spiegelreflexion: 2m
Antwortzeit ≤0.5ms
Lichtquelle im durchmesser At 300mm, Φ7mm kreisförmiger lichtfleck
At 200mm, Φ6mm kreisförmiger lichtfleck
At 100mm, Φ5mm kreisförmiger lichtfleck
Schwarz-weiß-periode der armenAt 300mm，5%F.S，15mm
At 200mm，2.5%F.S，4…5mm
At 100mm，0%F.S,＜1mm, schwarz-weiß
isometrisch
Sollte gesendet werden (weißer hintergrund erkennt weiße objekte) At 300mm，4mm
At 200mm，2mm
At 100mm，0.5mm
Elektrische parameter
Stromversorgung 12…24VDC
Restspannung ≤15%DC
Offenen strom ≤30mA
Schutzstrom 1.2 times
IOUT≤100mA
Singalspannung ≤2V
Ausgabemodus NPN / PNP，NO / NC
Kapazitätsbelastung ≤0.2μF
Mechanische parameter
Montieren M3 mutter fest
Verbindungsart 3 draht
Außenabmessungen31.4×18.3×12mm（L×W×H）
Schalenmaterial PC-kunststoff
Umgebungsbedingungen
Betriebstemperatur ﹣20…+60℃（keine tau-/eisform bilden ）
Lagertemperatur ﹣30…+70℃
VDE-sicherheitsstufe Ⅲ
Schutzklasse IP67

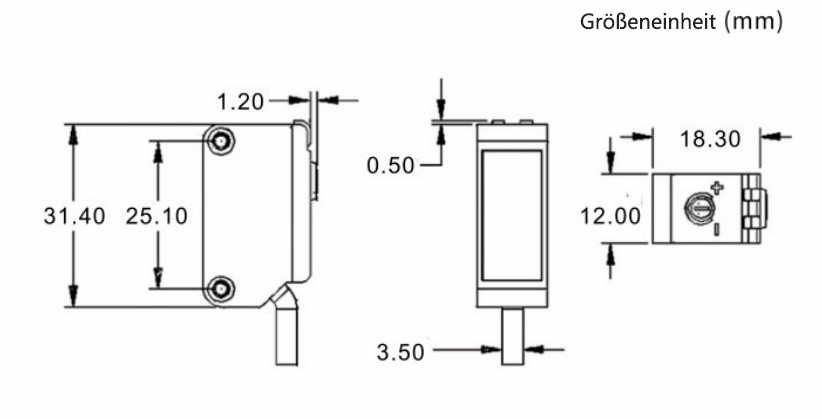

Außenabmessungen

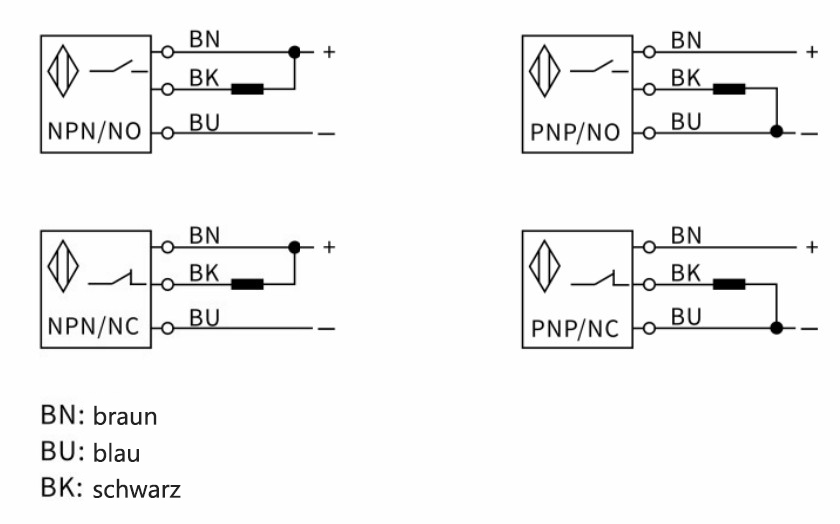

Schaltplan
