FD-HTD3

FD-HTD3

FD-HTD3 Typ eines pyrometers ist eine monochrome standardtemperaturdetektionsausrüstung, die für die temperaturdetektion verschiedener kalter und heißer metalle verwendet werden kann,Es eignet sich für Stahlmetallurgie und andere Industrien.
Modellbeispiel: FD-HTD3LT1-SA1P6.*

Für eine detaillierte produktauswahl kontaktieren sie uns bitte  Rückgabe
Produkteigenschaften Technical data Form & Verdrahtung Downloads Zubehör
Funktion & Features

Monochrom-erkennungsmodus

Es wird im allgemeinen für prüfplatten, profile und stäbe verwendet

Mit feldtemperaturfenster

Es kann sich an raue arbeitsbedingungen vor ort anpassen

Hohe erkennungsgenauigkeit, schnelle Reaktionszeit

Optionen für mehrere temperaturbereiche

Optionale luft- und Wasserkühlschutzhülle

Verschiedene analoge ausgangsmodi stehen zur merfügung

Standard-visuelle und Laser-zielfunktionen

Eckwerte
Temperaturbereich ﹣40…3000℃
Genauigkeit ≤±(0.3%F.S+1℃)
Auflösungsverhältnis ±0.1℃
Antwortzeit LT1: 120ms HT1 / HT2 : 2ms
MT: 5ms
Optische auflösung LT1: 70:1 MT1: 100:1 MT2 / MT3: 160:1
HT1 / HT2 / HT3: 300:1
Spektrales ansprechen LT1: 8…14μm
MT1: 2.4μm MT2: 1.6μm MT3: 1.0μm
HT1: 2.4μm HT2: 1.6μm HT3: 1.0μm
Kommunikation Ethernet，Profinet optional
Elektrische parameter
Stromversorgung 24VDC±20%，500mA
Ausgabe 4...20mA，0...20mA，0...10V，0...5V
Mechanische parameter
Außenabmessungen 170×42×42mm（L×W×H）
Gewicht 0.3Kg (mit wassermantel bis 0.8Kg）
Umgebungsbedingungen
Betriebstemperatur0...65℃（mit wassermantel bis 170℃）
Schutzklasse IP67

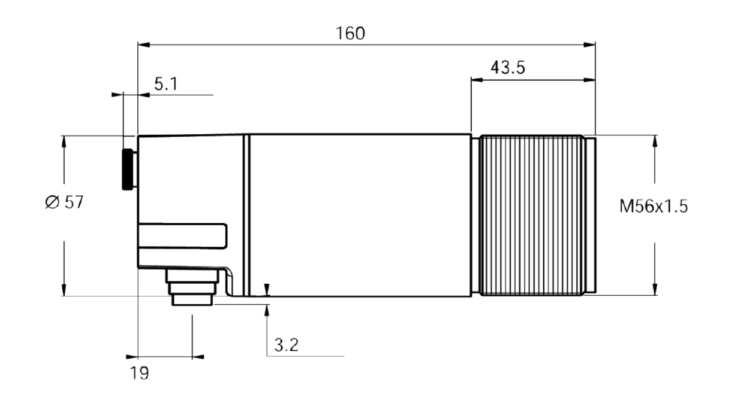

Außenabmessungen



Schaltplan
